FPC Cable Layout Design Designs Design Design Designing, ပြတ်တောင်းပြတ်တောင်းခြင်း,

Eltimate Visual အတွေ့အကြုံများကိုရှာဖွေခြင်းစမတ်ထုတ်ကုန်များ၏ခေတ်တွင်မြင့်မားသောအမြင်အာရုံပြသအရည်အသွေးအရည်အသွေးသည်အရေးကြီးသည်။ သို့သော်အချက်အလက်များသည်သိသာထင်ရှားသော display ၏သိသာထင်ရှားသောအရာတစ်ခုသည် signal transmission issues ်ဌာန်းချက်များမှအစပြုကြောင်းဖော်ပြသည်။ ဒေတာ "Lifeline" ဟု FPC cables ၏ဆင်ခြင်တုံတရားပုံစံဒီဇိုင်းသည်ကုန်ပစ္စည်းယုံကြည်စိတ်ချရမှုနှင့်အသုံးပြုသူအတွေ့အကြုံကိုတိုက်ရိုက်ဆုံးဖြတ်သည်။ ဘုံဒဏ် fulfulls များကိုရှောင်ရှားရန်အောက်ပါအဓိကဒီဇိုင်းသတ်မှတ်ချက်များနှင့်ဝေဖန်စဉ်းစားချက်များလိုက်နာရန်။

အဓိကဒီဇိုင်းသတ်မှတ်ချက်များ - တိုးမြှင့်သောကေဘယ်လ်ယုံကြည်စိတ်ချရမှုအတွက်အဓိကစည်းမျဉ်းများ

ကေဘယ်ကြိုးကိုတားဆီးရန်တိကျသောကွေးခြင်း -

အနိမ့်ဆုံးကွေးအံဝိုင်လှိုင် - ကေဘယ်ကွေးနေစဉ်အတွင်း≥5mmဖြစ်ရမည်။ သေးငယ်တဲ့ရေဒေးတာသည်အတွင်းပိုင်း conductor များအပေါ်အလွန်အမင်းစိတ်ဖိစီးမှုများဖြစ်ပေါ်စေပြီးသိသိသာသာလျော့နည်းလာသည်။

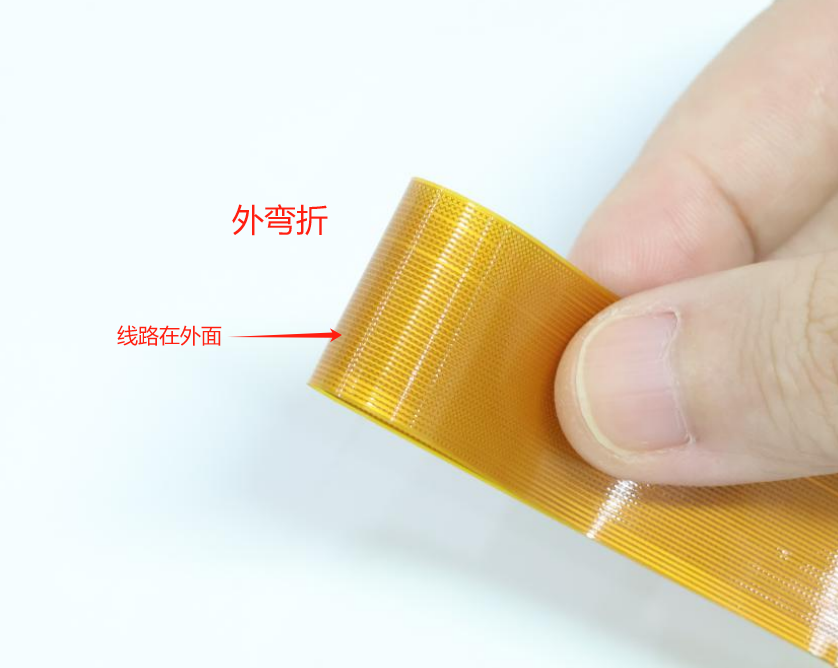

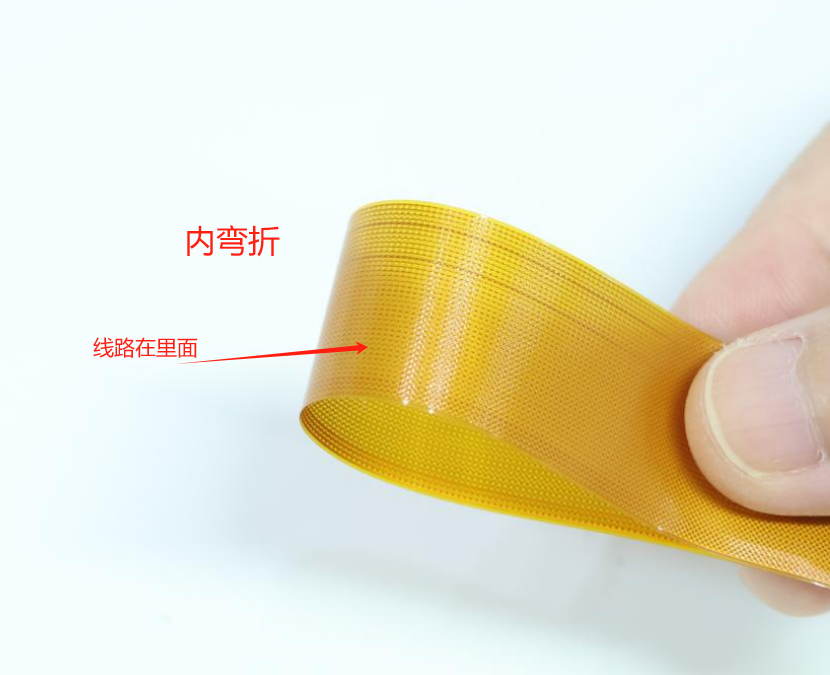

ဦး စားပေးကွေးလမ်းညွှန် - အတွင်းပိုင်းကွေးများပေါ်တွင်အတွင်းစိတ်ကို ဦး စားပေးလုပ်ဆောင်ခြင်း။ အပြင်ဘက်က cable ကိုတပ်ဖွဲ့များသို့ corner များကို creaches များကိုလျှော့ချပေးသည်။

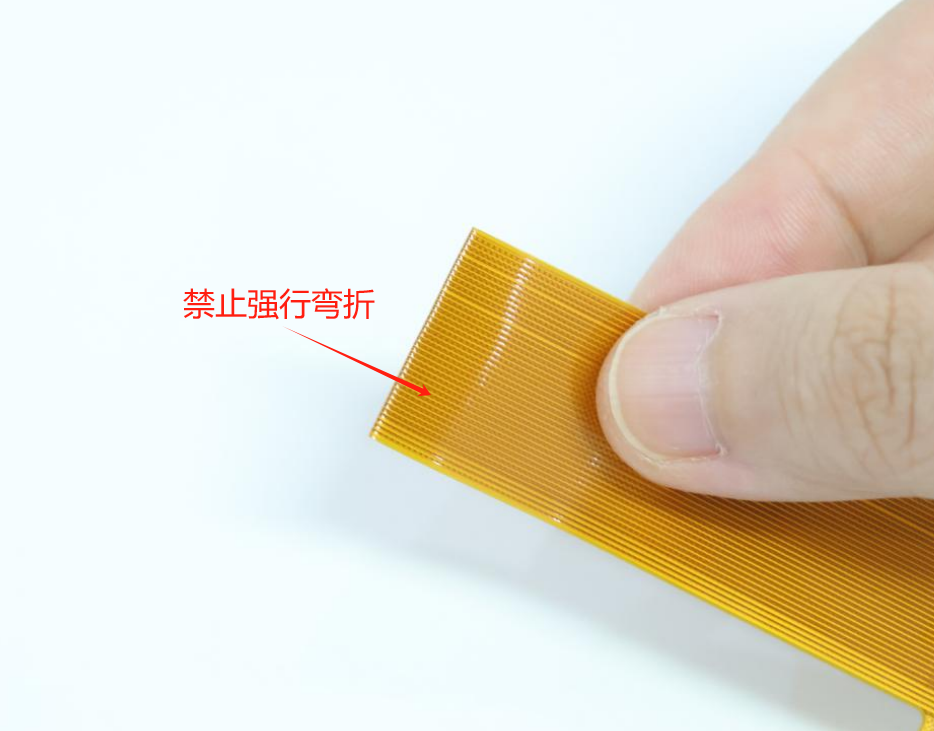

ထပ်ခါတလဲလဲ flexing ကိုရှောင်ကြဉ်ပါ။ တစ်ခုတည်း, တိကျသောကွေးစစ်ဆင်ရေးများအတွက်ရည်ရွယ်။

Design Note: အဏုကြည့်မှန်ပြောင်းကျုံ့ပျက်စီးမှုသည်များသောအားဖြင့်မအောင်မြင်မှုများကိုမကြာခဏဝှက်ထားသောအကြောင်းရင်းဖြစ်သည်။

တုန်ခါခြင်း 0 င်ရောက်စွက်ဖက်မှုကိုဖယ်ရှားရန်လုံခြုံပြင်ဆင်နေသည် -

လုပ်ငန်းလည်ပတ်မှုတုန်ခါမှုသည် cable ကိုယုံကြည်စိတ်ချရမှုအတွက်အဓိကရန်သူဖြစ်သည်။

ထိရောက်သောဖြေရှင်းချက် - အချက်များစွာရှိကေဘယ်လ်လမ်းကြောင်းကိုခိုင်မြဲစွာလုံခြုံစွာလုံခြုံစွာလုံခြုံစေရန်မြင့်မားသောယုံကြည်စိတ်ချရသောဖိအားပေးနိုင်သောကော်တိပ်ကိုသုံးပါ။ ၎င်းသည်တုန်ခါမှုနှင့်ဆိုင်သောမအောင်မြင်မှုများကိုကာကွယ်ရန်အလွန်အမင်းကုန်ကျစရိတ်သက်သာသည့်အတိုင်းအတာတစ်ခုဖြစ်သည်။

မြန်နှုန်းမြင့်အချက်ပြမှုသမာဓိရှိမှုအတွက်အကောင်းဆုံးအရှည်:

4K / 8K High-resolution displays များပြန့်ပွားခြင်းနှင့်အတူ FPC ဒေတာထုတ်လွှင့်မှုပမာဏမြင့်တက်လာခြင်း,

အကြံပြုစံ - ဒေတာသယ်ယူပို့ဆောင်ရေးကေဘယ်ကြိုးများကို display ≤10cmဖြစ်ရမည်။ အကွာအဝေးတိုများသည်အမြန်နှုန်းနိမ့်ခြင်း,

တိုးချဲ့အရှည် protocol: ဖွဲ့စည်းတည်ဆောက်ပုံဆိုင်ရာကန့်သတ်ချက်များသည် 20-30cm cables ကိုလိုအပ်ပါက strict batch validation ကိုအတည်ပြုရန်မဖြစ်မနေလိုအပ်သည်။

ဝေဖန်စဉ်းစားချက်များ:

 display ကိုပျက်စီးမှုနှင့်အလုပ်လုပ်တဲ့ကန့်သတ်ချက်များကိုရှောင်ရှားခြင်း

TFT Screen Protection စည်းမျဉ်း - display panel ကိုလုံးဝမသုံးနိုင်ပါ။ ပြင်ပအင်အားသို့မဟုတ်စိတ်ဖိစီးမှုသည် "Mura" (Clouding) ချို့ယွင်းချက်များအရမပျက်စီးနိုင်သောအရာများဖြစ်ပေါ်စေသည်။

လည်ပတ်မှုန့်သတ်ချက်များကိုပြပါ။

resolutions ≤320x480:

ပုံမှန်အားဖြင့် RAM အပြည့်အစုံကိုပေါင်းစပ်ပြီးယေဘုယျအားဖြင့် 90 ဒီဂရီပုံရိပ်လှည့်မှုကိုထောက်ပံ့ခြင်း (ပြောင်းလွယ်ပြင်လွယ်အလွှာများနှင့်ပါဝါပုံစံများကိုဖွင့်နိုင်သည်) ။

resolutions> 320x480:

 အဘယ်သူမျှမသို့မဟုတ်ကန့်သတ်အကန့်အသတ်မရှိသောကြောင့် 90 ဒီဂရီလည်ပတ်မှုသည်ယေဘုယျအားဖြင့်မထောက်ခံပါ။ Model-support ကိုကျွန်ုပ်တို့၏ FAE နှင့်အတည်ပြုရမည်။

Image Mirressing Function: အများစုမှာ descripts ဒေါင်လိုက် / အလျားလိုက်ပုံရိပ်ကိုထင်ဟပ်ပြသသည်။ အကောင်အထည်ဖော်ခြင်းနည်းလမ်းများနှင့်မော်ဒယ်သဟဇာတကိုကျွန်ုပ်တို့၏ fae နှင့်အတည်ပြုရမည်။
