Backlight ကားမောင်းခြင်းဒီဇိုင်း - မျက်နှာပြင်အရည်အသွေးကိုအလင်းရောင်ပေးရန်အတွက်အရေးကြီးသောအသေးစိတ်အချက်အလက်များ

LCD ဖန်သားပြင်များလောက၌၎င်းသည်သတင်းအချက်အလက်ကိုရှင်းရှင်းလင်းလင်း monochrome screen သို့မဟုတ် vibrant color screen တစ်ခုဖြစ်စေ, သို့သော် Backlight ကားမောင်းခြင်းသည် "အလင်းကိုဖွင့်ရန်" ရိုးရိုးရှင်းရှင်းရှုပ်ထွေးသည်။ Design Design Design အသေးစိတ်အချက်အလက်များသည်အကောင်းဆုံး, ဤဆောင်းပါးတွင်တည်ငြိမ်။ ယုံကြည်စိတ်ချရသော display solutions များကိုတည်ဆောက်ရန်အတွက်နောက်ခံအလင်းယာဉ်မောင်းဒီဇိုင်းပညာရှင်များ၏အဓိကစည်းမျဉ်းစည်းကမ်းများကိုဖော်ပြထားသည်။

1 ။ စဉ်ဆက်မပြတ်လက်ရှိမောင်းနှင်မှု - တောက်ပသောပုံသဏ် of ာန်တည်ခြင်း

Backlight LEDs ကိုအမြဲတမ်းလက်ရှိအရင်းအမြစ်နှင့်အတူမောင်းထုတ်ရမည်ဖြစ်သည်! ၎င်းသည် "တူညီသောဗို့အားအောက်တွင်ကွဲပြားခြားနားသော moduloss အနှံ့အပြားတွင်မကိုက်ညီသောအရောင်များကိုဖြေရှင်းရန်ပြ issue နာကိုဖြေရှင်းရန်ဖြစ်သည်။ LEDs သည်ရှေ့သို့ဗို့အား (VF) တွင် voltage (VF) တွင်ကွဲပြားခြားနားမှုများကိုပြသသည်။ (ပုံမှန်တစ်ခုတည်းသောတန်ဖိုး - 2.7-3.2V) ။ အဆက်မပြတ် voltage drive အောက်တွင်အနည်းငယ်နိမ့်သော VF နှင့်အတူ LEDs သည်ပိုမိုမြင့်မားလာလိမ့်မည်။ စဉ်ဆက်မပြတ်လက်ရှိကားမောင်းခြင်း (ပုံမှန်အားဖြင့် 15-20mA) မှတဆင့်လက်ရှိထိန်းချုပ်မှု (ပုံမှန်အားဖြင့် 15-20mA) မှတဆင့် current ကိုထိန်းချုပ်သည်။

2 ။ အချိန်ကိုက်ထိန်းချုပ်မှု - "Ghosting" နှင့် "flickering" ကိုကာကွယ်ခြင်း

LCD မျက်နှာပြင်များပေါ်တွင် LCD မျက်နှာပြင်များသို့မဟုတ်အိပ်စက်ခြင်းမှနှံချောင်းသောအခါ၎င်း၏အတွင်းပိုင်းအရည် crystals များသည်တုန့်ပြန်မှုအချိန်လိုအပ်သည်။ ဤအခြေအနေများအောက်တွင်နောက်ခံအလင်းရောင်ကိုစိတ် 0 င်စားခြင်းသည်အသုံးပြုသူများကိုဖရိုဖရဲ "ghosting" သို့မဟုတ်မတည်မငြိမ်တောက်ပနေသည်ကိုတွေ့မြင်စေသည်။ အဓိကဒီဇိုင်းစည်းမျဉ်းများမှာ -

Power-on / Atk-up: display ကိုအနည်းဆုံးဘောင် 30 ကိုလန်းဆန်းစေပြီးနောက်မှသာနောက်ခံအလင်းကိုဖွင့်ရမည်။ ၎င်းသည်အသုံးပြုသူများကိုတည်ငြိမ်။ ရှင်းလင်းသောကန ဦး ပုံရိပ်ကိုကြည့်ရှုစစ်ဆေးသည်။

Power-Off / Sleep: Sequence ကိုတိတိကျကျလိုက်နာပါ။ ပထမ ဦး ဆုံးနောက်ခံအလင်းကိုပိတ်ထားပါ, ထို့နောက် display signal ကို disable လုပ်ပါ ဒီ sequence ကိုပြောင်းပြန်ခြင်းသည် Shutdown စဉ်အတွင်းပုံမှန်မဟုတ်သောတောက်ပသောပြင်ဆင်ဖာထေးမှုများသို့မဟုတ် "goosting" အပိုပစ္စည်းများကိုဖြစ်ပေါ်စေနိုင်သည်။

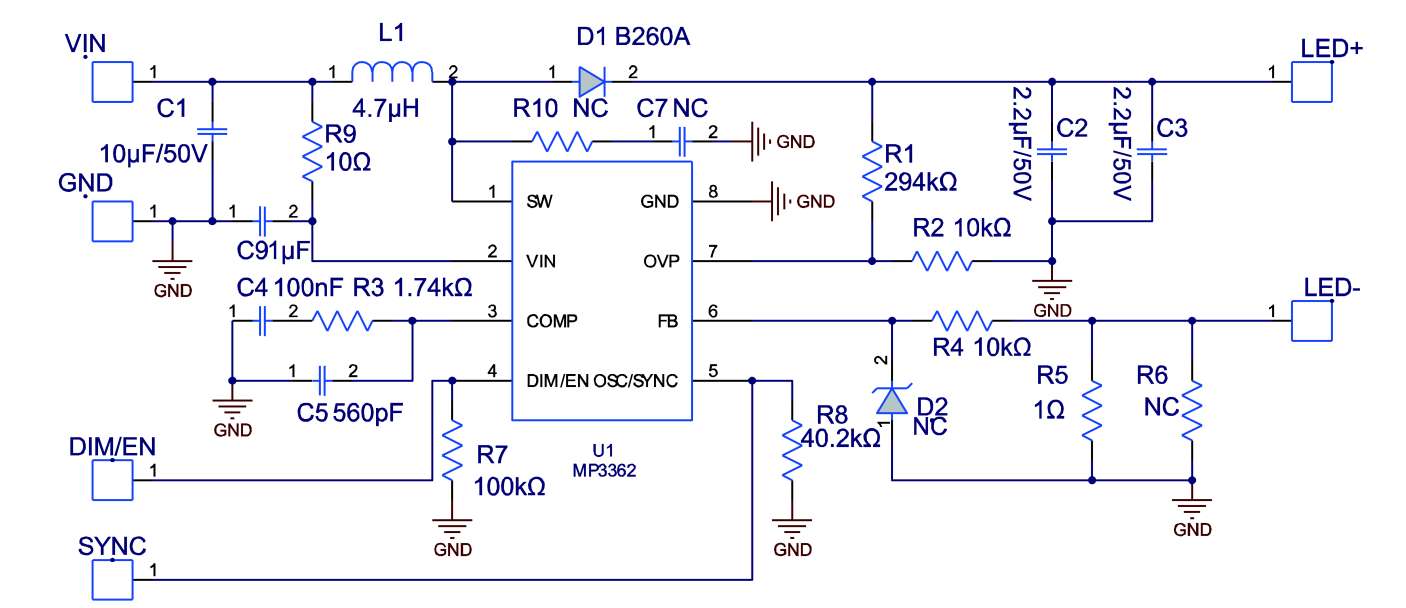

3 ။ Circuit ဒီဇိုင်း & Parameter တွက်ချက်မှု - လုံခြုံမှုနှင့်ထိရောက်မှုကိုဟန်ချက်ညီစေရန်

Common drive circuit topologies များတွင် -

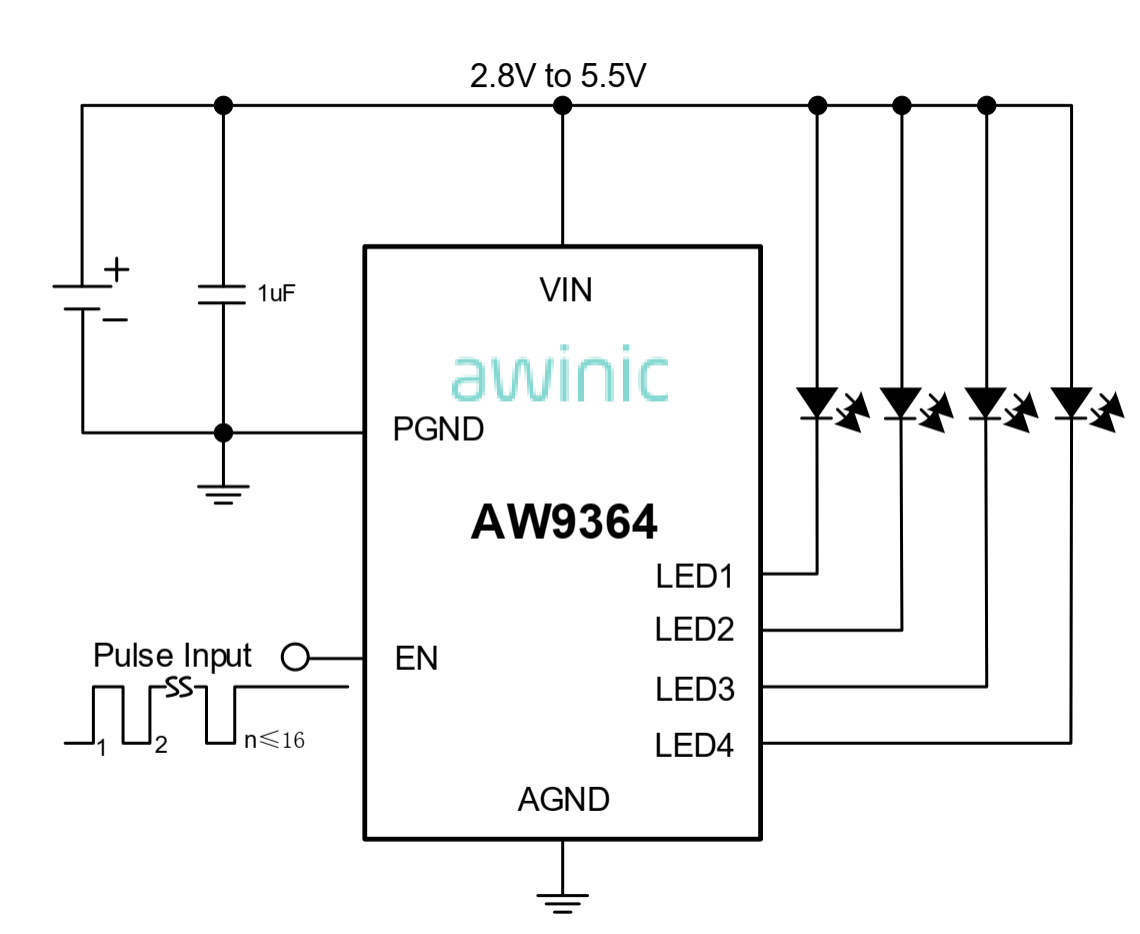

Single-LED အပြိုင် Drive: ကောင်းမွန်သောမလိုအပ်သောဒီဇိုင်းနှင့်အတော်လေးရိုးရှင်းသောဒီဇိုင်း (LED တစ်ခုမှပျက်ကွက်မှုသည်တစ်ခုလုံးကိုမထိခိုက်ပါ။ သို့သော်စုစုပေါင်း drive လက်ရှိဝယ်လိုအားမြင့်မားသည် (ဥပမာ - အပြိုင် 8 ဦး LEDs သည် 120-160MMA @ 20MMA / LED) လိုအပ်သည်။

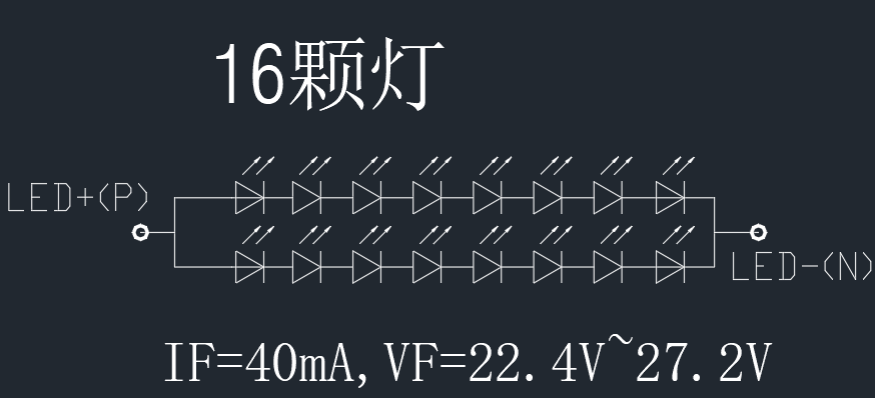

Multi-string sacrip-parallel drive: ပိုမိုထိရောက်သော, အလယ်အလတ်တန်းစားဖန်သားပြင်များအတွက်သင့်လျော်သည်။ ဒီဇိုင်းထည့်သွင်းစဉ်းစား:

ဇာတ်ညွှန်း Voltage: LED string ကိုစုစုပေါင်းဗို့အား = Single LED VF * စီးရီးတွင်နံပါတ်တစ်ခု။ ဥပမာ - 8 LEDs စီးရီးအတွက် drive voltage ≥ 3.2V * 8 = 25.6V (margin စဉ်းစားပါ) ။

Parallel လက်ရှိ: စုစုပေါင်း drive current = string ကိုနှုန်း * current * parallel strings အရေအတွက်။ ဥပမာ - အပြိုင် Strings 2 strings strings ိုင် 20ma * 20MA * 2 = 40MA ။

ဘေးကင်းရေး margins: Design Output ဗို့အား 36V ထက်မပိုစေရ။ စုစုပေါင်း drive လက်ရှိသည် 300mA ထက်မကျော်လွန်သင့်ပါ။

ကောက်ချက်

တိကျသောနောက်ခံအလင်းရောင်မောင်းနှင်မှုဒီဇိုင်းဖြင့်ခြွင်းချက်မျက်နှာပြင်အတွေ့အကြုံတစ်ခုစတင်သည်။ ကုန်ကျစရိတ် - အထိခိုက်မခံသော Monochrome ဖန်သားပြင်များသို့မဟုတ်အမြင်အာရုံဆိုင်ရာဖန်သားပြင်များ, အမြဲတမ်းလက်ရှိမောင်းနှင်မှုအခြေခံမူများကိုအလွန်နားလည်သဘောပေါက်ခြင်း, ဤသေးငယ်သောအသေးစား "အသေးစိတ်" သည် display screen နှင့်အသုံးပြုသူစိတ်ကျေနပ်မှု၏အကောင်းဆုံးအရည်အသွေးကိုဆုံးဖြတ်သည့်အရေးပါသောအချက်များဖြစ်သည်။
