LCM ကူးယူ elastomer connectors: တိကျသောအီလက်ထရောနစ်ဆက်သွယ်မှုများအတွက် "ပြောင်းလွယ်ပြင်လွယ်တံတား"

အရည်ကြည်လင်ပြတ်သားမှု (LCM) Module နှင့် Printed Circuit ဘုတ်အဖွဲ့ (PCB) အကြား "zebra strip" ဟုလူသိများသော LCM ကူးယူထားသော elastomer connector သည်မမြင်ရသော circuit board board (PCB) တို့အကြားအကြား "zebra strip" ဟုလူသိများသည်။ ၎င်းသည်၎င်း၏ထူးခြားသောဖွဲ့စည်းပုံနှင့်ထူးချွန်စွမ်းဆောင်ရည်ဖြင့်ခေတ်မီအီလက်ထရောနစ်ပစ္စည်းများတွင်တည်ငြိမ်ပြီးထိရောက်သောဆက်သွယ်မှုများအတွက်အုတ်မြစ်အဖြစ်ဆောင်ရွက်သည်။

အနုစိတ်တည်ဆောက်ပုံ, တည်ငြိမ်သောဂီယာ

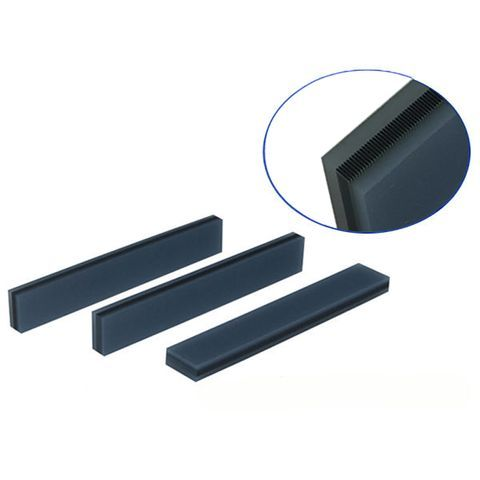

ဤသည်သာမန်ချွတ်ခြင်းမရှိပါ။ ၎င်းတွင်တိကျသော, ကူးယူထားသော silicone ရာဘာရော်ဘာနှင့် 0 င်ရောက်နိုင်သည့်ရော်ဘာကိုလျှပ်ကာ 0 င်ရောက်နိုင်သည်။ ၎င်းသည်မရေမတွက်နိုင်သောအပြိုင်ကိုဖန်တီးပေးပြီးအတိအကျစီးဆင်းနေသောလမ်းကြောင်းများ (မြင်းစီးသူရဲများနှင့်တူသည်) ။ ဤဒီဇိုင်းသည်၎င်းကို LCD နှင့် PCB အကြားရှိလက်ရှိနှင့် PCB တို့အကြား signal ထုတ်လွှင့်မှုကိုအပြည့်အ 0 ကိုင်တွယ်နိုင်ပြီးရော်ဘာပစ္စည်းများခံနိုင်ရည်ရှိခြင်း,

ထိရောက်သောစည်းဝေးပွဲ, ကုန်ကျစရိတ်ပိုကောင်းအောင်

ဂဟေဆော်ခြင်းနှင့်ချိတ်ဆက်ထားသောချိတ်ဆက်မှုနှင့်နှိုင်းယှဉ်ပါက elastomer connectors နှင့်နှိုင်းယှဉ်ပါက "တစ် ဦး ကလစ်တစ်ဖက် connection" နှင့်အတူတပ်ဆင်ခြင်း - တိကျသောနေရာချထားမှုနှင့်သင့်လျော်သောဖိအားများသာလိုသည်။ ၎င်းသည်ထုတ်လုပ်မှုဖြစ်စဉ်များကိုအလွန်ရိုးရှင်းလွယ်ကူစွာရိုးရှင်းလွယ်ကူစေရန်, အလိုအလျောက်ထုတ်လုပ်မှုကိုပိုမိုကောင်းမွန်စေရန်နှင့်စည်းဝေးပွဲကုန်ကျစရိတ်များကိုသိသိသာသာလျော့နည်းစေသည်။

အဓိကရွေးချယ်မှုစံနှုန်းများ - Parameters များသည်အောင်မြင်မှုကိုရှင်းလင်းစေသည်

၎င်း၏စွမ်းဆောင်ရည်ကိုအပြည့်အဝသွဇာပြုရန်တိကျသောရွေးချယ်မှုသည်အလွန်အရေးကြီးသည်။

နှစ်ခုပစ္စည်းချန်ပီယံ:

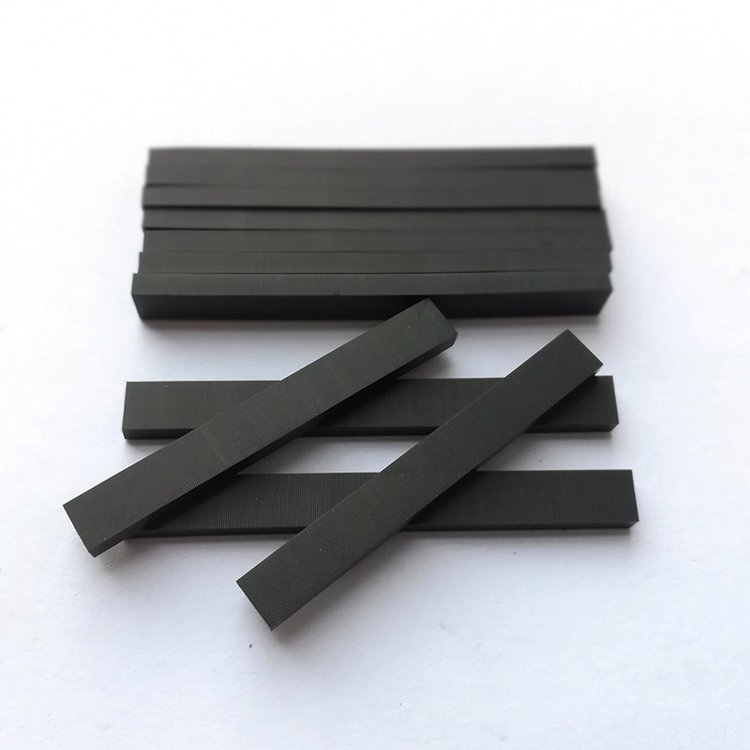

အစိုင်အခဲ silicone: စီးပွားရေးရွေးချယ်မှု။ အလယ်အလတ် elasticity (မာကျောခြင်း 35 ° ~ 45 °) ။ ရေကြောင်းပို့ဆောင်စဉ်အတွင်းငြိမ်သက်ခြင်းနှင့်ပုံပျက်သောကာကွယ်တားဆီးရေးကိုအာရုံစိုက်ရန်လိုအပ်သည်။

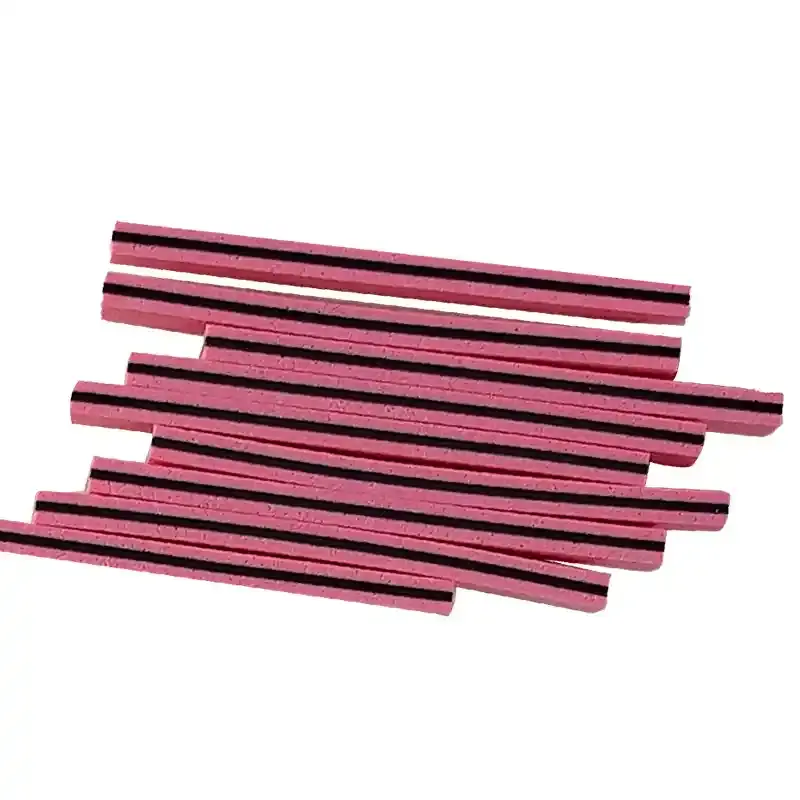

foamed silicone (အမြှုပ်ရော်ဘာ): ပျော့ပျောင်းသောညစ်ညမ်းမှုကိုခံနိုင်ရည်ရှိ (မာကျောခြင်း - 6 ° ~ 30 ဒီဂရီ) ။ အလွန်ကောင်းမွန်သောပုံပျက်မှုခံနိုင်ရည်ရှိသည်။ အစိုဓာတ်ကိုကာကွယ်မှုအပေါ်အလေးပေးလိုအပ်သည်။ (နှစ် ဦး စလုံးအတွက်အဓိက carbon layb ဗွန်အလွှာသည် 65 ° ~ 75 °ဖြစ်သည်။

ဗဟိုရှုထောင့်နှင့်လျှပ်စစ်ဓာတ်အားပေးမှုများ -

အစေး (0.05 / 0.1 / 0.18 မီလီမီတာ): ရွှေစည်းမျဉ်း! PCB pad တစ်ခုစီကိုအနည်းဆုံး 3 စီးပိုင်အလွှာ (3-5 အလွှာ 4-5 အလွှာ 4-5) ကိုရေးပါ။ ဤသည်အချက်ပြသမာဓိစောင့်သိမှုအတွက်အခြေခံအုတ်မြစ်ဖြစ်ပါတယ်။

Prover-layer အကျယ် (0.4 မှ 1.0 မီလီမီတာ) - connector hardness နှင့်အမြင့်ဒီဇိုင်းကိုအကျိုးသက်ရောက်သည်။ အထွေထွေစည်းမျဉ်း - connector width ≤2.0မီလီမီတာ 0.0 မီလီမီတာချိတ်ဆက်မှု, 0.8 မီလီမီတာနှင့်တွဲဖက်ပါ။

tilt ထောင့် (conductive layer အကွံ): ပုံမှန်အားဖြင့်≤2°မှထိန်းချုပ်ထားသည်။

အမြင့် (ဝေဖန်!): တွက်ချက်မှုဖော်မြူလာ - Consoncor Scarnection formulate: Healt = H × (1 + compression အချိုး) ။ Hcd ခြေလှမ်းအောက်ပိုင်းနှင့် PCB ထိပ်တန်းမျက်နှာပြင်များအကြားသီအိုရီကွာဟချက် (H = PCB မျက်နှာပြင်အမြင့် - သတ္တုကိုယ်ထည်အထူ - နံရိုးအမြင့် - LCD ITO အထူ) ။

compression အချိုး (အသက်ကယ်!): 10% မှ 15% ကိုတင်းကြပ်စွာထိန်းသိမ်းထားသည်။ 10% အောက်တွင်ဖော်ပြထားသောအဆက်အသွယ်ညံ့ဖျင်းခြင်းနှင့်မတည်မငြိမ်ညံ့ဖျင်းခြင်း, 15% အထက်တွင် connector သို့မဟုတ် PCB ကိုချေပနိုင်သည်သို့မဟုတ် PCB ကို Warp, ပရိဘောဂပြတ်တောက်မှုသို့မဟုတ်ပျက်စီးမှုကိုဖြစ်စေနိုင်သည်။

လျှပ်စစ်စွမ်းဆောင်ရည် - Proveritive layer ကူးစက်မှုသည်အလွန်အမင်းနိမ့်ကျရမည်။

ကျယ်ပြန့် application များ, ubiquiquitous ရှိနေခြင်း

အိတ်ဆောင်ဂဏန်းတွက်စက်များ, စမတ်မီတာဂဏန်းများနှင့်ဆေးဘက်ဆိုင်ရာထိန်းချုပ်မှု interments များနှင့်ဆက်သွယ်ရေးကိရိယာများနှင့်ဆက်သွယ်ရေးကိရိယာများ, LCM conductive elastomer connections များ,

ကောက်ချက်

သေးငယ်တဲ့ robra ချွတ်သေးသိသာထင်ရှားတဲ့ဆက်သွယ်မှုကိုသယ်ဆောင်။ ၎င်း၏ပစ္စည်းဂုဏ်သတ္တိများကိုနက်နက်ရှိုင်းရှိုင်းနားလည်ခြင်းနှင့်တိကျသောသော့ချက် parameter များကိုတိကျစွာထိန်းချုပ်ခြင်း (အထူးသဖြင့်အစေးလွှမ်းခြုံမှုနည်းဥပဒေနှင့်အမြင့်အဆင့်, သင်၏တိကျသောအီလက်ထရောနစ်ဆက်သွယ်မှုများသို့တည်ငြိမ်မှုကို infuse လုပ်ရန်ပရော်ဖက်ရှင်နယ်နှင့်ယုံကြည်စိတ်ချရသော converomer connector ဖြေရှင်းချက်ကိုရွေးချယ်ပါ။
