LCM: စမတ်ကိရိယာများ၏ display engine - LCD module များ၏နည်းပညာဆိုင်ရာအဓိကအချက်များနှင့် ပတ်သက်. နက်ရှိုင်းသောခွဲခြမ်းစိတ်ဖြာခြင်း

မျက်မှောက်ခေတ်အီလက်ထရောနစ်ပစ္စည်းများတွင် LCD မျက်နှာပြင်သည်သတင်းအချက်အလက်တင်ဆက်မှုအတွက်အလယ်အလတ်ဖြစ်သည်။ စွမ်းဆောင်ရည်သည်အသုံးပြုသူအတွေ့အကြုံကိုတိုက်ရိုက်သက်ရောက်မှုရှိသည်။ သို့သော်အရည်အသွေးအရည်အသွေးနှင့်ယုံကြည်စိတ်ချရမှုနှင့်ယုံကြည်စိတ်ချရမှုကိုအမှန်တကယ်ဆုံးဖြတ်သည့်အဓိကနည်းပညာသည် LCM (LCD module) ဖြစ်သည်။ ဤဆောင်းပါးသည် LCMs ၏နည်းပညာဆိုင်ရာဗိသုကာနှင့်ပြသမှုနယ်ပယ်တွင်သူတို့၏အရေးပါသောအခန်းကဏ် of ကိုအသေးစိတ်ရှာဖွေခြင်းကိုဖော်ပြထားသည်။

LCM ၏နည်းပညာနှင့်အဓိပ္ပါယ်နှင့်ဖွဲ့စည်းမှု

LCM (LCD module) သည် crystal display devices များ, controcuits, controcuits, PCB အလွှာများ, ဤပေါင်းစပ်ထားသောဒီဇိုင်းသည်စည်းဝေးပွဲလုပ်ငန်းစဉ်ကို OEM များအတွက်ရိုးရှင်းလွယ်ကူရုံသာမက ပို. အရေးကြီးသည်မှာပြသမှုစနစ်အတွက်အကောင်းဆုံးစွမ်းဆောင်ရည်ကိုက်ညီမှုရှိစေသည်။

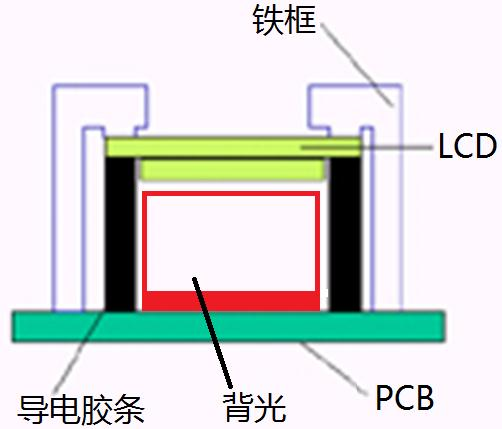

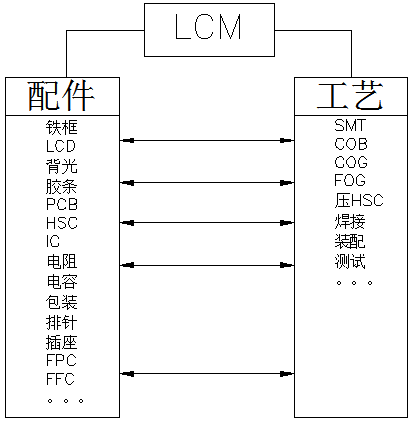

နည်းပညာဆိုင်ရာရှုထောင့်မှကြည့်လျှင် LCM တွင် LCM တွင်အောက်ပါအဓိကအစိတ်အပိုင်းများပါ 0 င်သည်။

Core: LCD မျက်နှာပြင်နှင့် drive ချစ်ပ်များ

Circuit System: PCB ဘုတ်အဖွဲ့, Resistors, Capacitors နှင့်အခြား passive components

ဆက်သွယ်မှုစနစ် - FPC / FFC ပြောင်းလွယ်ပြင်လွယ်သော circuit များ, pin ခေါင်းများနှင့် sockets များ

ဖွဲ့စည်းတည်ဆောက်ပုံစနစ် - သတ္တုဘောင်, Gaskets, gaskets, backlight module များ

အဓိကထုတ်လုပ်မှုဖြစ်စဉ်များကိုခွဲခြမ်းစိတ်ဖြာခြင်း

LCM ကုန်ထုတ်လုပ်မှုလုပ်ငန်းစဉ်တွင်အထူးပြုနည်းစနစ်များပေါင်းစပ်မှုတည်ငြိမ်သောထုတ်လုပ်မှုကိုသေချာစေသည်။

SMT လုပ်ငန်းစဉ်

circuit connections များတွင်မြင့်မားသောသိပ်သည်းဆအစိတ်အပိုင်းနေရာချထားခြင်း, ၎င်းသည်ခေတ်မီအီလက်ထရွန်းနစ်ထုတ်လုပ်မှုတွင်အခြေခံကျသောလုပ်ငန်းစဉ်ဖြစ်သည်။

cog လုပ်ငန်းစဉ်

တိုက်ရိုက် drive ကို IC ကို Glass ကိုအလွှာပေါ်သို့တိုက်ရိုက်ငွေချေးသည်။ ဤဖြစ်စဉ်သည် Module အရွယ်အစားကိုသိသိသာသာလျော့နည်းစေသည်။ ဆက်သွယ်မှုယုံကြည်စိတ်ချရမှုကိုတိုးတက်ကောင်းမွန်စေသည်။ ၎င်းသည်တင်းကျပ်သောနေရာလိုအပ်ချက်များနှင့်သက်ဆိုင်သည်။

မြူလုပ်ငန်းစဉ်

ပြောင်းလွယ်ပြင်လွယ်ဆားကစ်များနှင့်ဖန်ခွက်အလွှာအကြားတိကျသောဆက်သွယ်မှုကိုရရှိစေသည်။ ဤနည်းပညာသည်တည်ငြိမ်သောအချက်ပြဂီယာကိုသေချာစေရန်အလွန်မြင့်မားသော alignment တိကျမှုလိုအပ်သည်။

cob လုပ်ငန်းစဉ်

ICS ကို PCB ပေါ်သို့တိုက်ရိုက်ချည်နှောင်ခြင်းနှင့်ဗဓေလသစ်တံဆိပ်ခတ်ခြင်းဖြင့်ကာကွယ်ပေးသည်။ ဤလုပ်ငန်းစဉ်သည် module ၏စက်မှုစွမ်းအားနှင့် 0 င်ရောက်စွက်ဖက်မှုစွမ်းရည်ကိုပိုမိုကောင်းမွန်စေသည်။

ကွဲပြားခြားနားသောဖွဲ့စည်းတည်ဆောက်ပုံဆိုင်ရာဖြေရှင်းနည်းများ၏နည်းပညာပိုင်းဆိုင်ရာခွဲခြမ်းစိတ်ဖြာ

မျက်နှာပြင်၏အဓိကအချက်အရ LCM ၏ဖွဲ့စည်းတည်ဆောက်ပုံဆိုင်ရာဖြေရှင်းချက်သည်၎င်း၏လျှောက်လွှာနယ်ပယ်နှင့်စွမ်းဆောင်ရည်ကိုတိုက်ရိုက်ဆုံးဖြတ်သည်။

အခြေခံ Cog ဖြေရှင်းချက်များ

LCD + Cogic: Compact ဖွဲ့စည်းတည်ဆောက်ပုံဆိုင်ရာဒီဇိုင်း

LCD + Cogic + Pin - ယုံကြည်စိတ်ချရသော pin connection ကိုထောက်ပံ့ပေးသည်

LCD + Cogic + FPC: ပြောင်းလွယ်ပြင်လွယ် circuit layout ကိုဖွင့်ပေးသည်

LCD + Cogic + HSC: connector ယုံကြည်စိတ်ချရမှုကိုတိုးမြှင့်ပါ

tab ကိုနှောင်ကြိုးဖြေရှင်းချက်

TCP နှင့်ဖန်များအကြားဆက်သွယ်မှုရရှိရန်အတွက် anisotropic conductive ရုပ်ရှင်ကို အသုံးပြု. တိကျသောအသုံးချမှုများတွင်အလွန်ကောင်းမွန်သောစွမ်းဆောင်ရည်ကိုထောက်ပံ့ရန်။

COB ပေါင်းစည်းမှုဖြေရှင်းချက်

Bonds သည် ICS ကို PCB သို့တိုက်ရိုက်မောင်းနှင်ပြီး၎င်းကိုပိုမိုအားကောင်းသည့်သဘာဝပတ်ဝန်းကျင်အလိုက်သင့်ပတ်ဝန်းကျင်တည်ငြိမ်မှုကိုကမ်းလှမ်းသည်။ Touch function ကို (LCD + cobic + tk tk) နှင့်ပေါင်းစပ်ပြီး၎င်းသည်လူသားတို့စက်နှင့်အပြန်အလှန်ဆက်သွယ်မှုလျှောက်လွှာများ၏ရှုပ်ထွေးမှုများကိုဖြည့်ဆည်းပေးနိုင်သည်။

စိတ်ကြိုက်ဖွံ့ဖြိုးတိုးတက်မှုအတွက်နည်းပညာဆိုင်ရာစဉ်းစားတွေးခေါ်မှုများ

Custom LCD ဖန်သားပြင်များဖွံ့ဖြိုးတိုးတက်ရေးတွင်နည်းပညာဆိုင်ရာရှုထောင့်များစွာသည်ပြည့်စုံသောထည့်သွင်းစဉ်းစားရန်လိုအပ်သည်။

စွမ်းဆောင်ရည် parameters များ - resolution, အရောင်အတိမ်အနက်, တုံ့ပြန်မှုအချိန်

ပတ် 0 န်းကျင်အလိုက်သင့်တော်သောအလိုက်သင့်တော်မှု - လည်ပတ်မှုအပူချိန်အကွာအဝေး, တုန်ခါမှုခံနိုင်ရည်

interface ကိုလိုက်လျောညီထွေဖြစ်ခြင်း - အဓိကထိန်းချုပ်မှုပလက်ဖောင်း၏ signal လိုအပ်ချက်များကိုကိုက်ညီခြင်း

စွမ်းအင်ထိရောက်မှုညွှန်းကိန်းများ - အဆုံးထုတ်ကုန်များ၏ပါဝါဘတ်ဂျက်နှင့်တွေ့ဆုံခြင်း

သိပ္ပံနည်းကျစနစ်အဆင့်ဒီဇိုင်းမှတစ်ဆင့် Custom LCD ဖန်သားပြင်များသည်တိကျသော application sprierals ၏နည်းပညာဆိုင်ရာအစီအစဉ်များကိုအပြည့်အ 0 ကိုက်ညီစေနိုင်သည်။

နည်းပညာဖွံ့ဖြိုးတိုးတက်မှုခေတ်ရေစီးကြောင်း

Visplain Technology ၏စဉ်ဆက်မပြတ်တိုးတက်မှုနှင့်အတူ LCM များသည်ပိုမိုမြင့်မားသောပေါင်းစည်းမှု, စွမ်းအင်သုံးစွဲမှုနှင့်ပိုမိုအားကောင်းသည့်လုပ်ဆောင်မှုကိုပိုမိုပြောင်းလဲစေနိုင်သည်။ ထွန်းသစ်စ HMI လူသား - စက်အပြန်အလှန်ဆက်သွယ်မှုပုံစံများသည်ထိတွေ့မှု, ပြသခြင်းနှင့်ကွန်ပျူတာများကိုနက်နက်ရှိုင်းရှိုင်းပေါင်းစပ်ခြင်း,
