Backlight Modules ရှိ Optical Films- LCD မျက်နှာပြင်တိုင်းကို တောက်ပစေသော အဓိကနည်းပညာများ

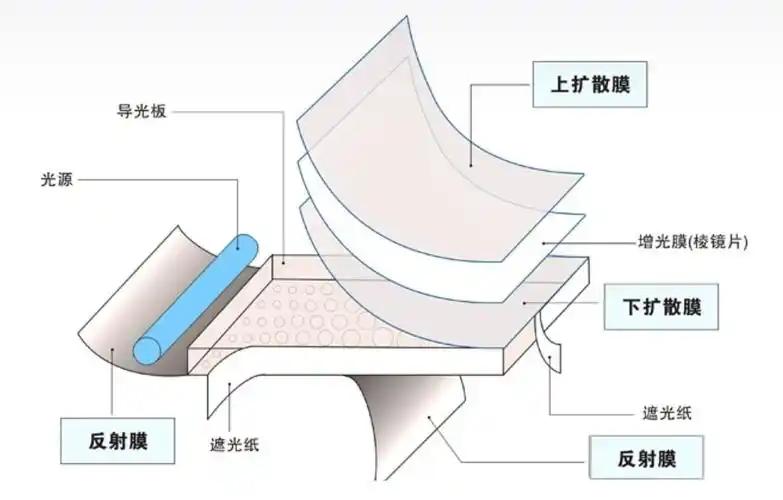

Liquid Crystal Displays (LCDs များ) တွင် နောက်ခံအလင်း မော်ဂျူးသည် မျက်နှာပြင် စွမ်းဆောင်ရည်ကို ဆုံးဖြတ်သည့် အဓိက အစိတ်အပိုင်းများထဲမှ တစ်ခုဖြစ်သည်။ LCD မျက်နှာပြင်ထုတ်လုပ်သူအနေဖြင့် CNK Electronics Co., Ltd. သည် နောက်ခံအလင်းသည် အလင်းရင်းမြစ်အစိတ်အပိုင်းတစ်ခုမျှသာမဟုတ်ကြောင်း နားလည်သည်။ ၎င်းသည် တိကျသော optical ဒီဇိုင်းဖြင့် မီးပွိုင့်အလင်းရင်းမြစ်များကို ယူနီဖောင်း၊ မြင့်မားသောတောက်ပမှု၊ ခြားနားမှုမြင့်မားသောမျက်နှာပြင်အလင်းရောင်အဖြစ်သို့ ပြောင်းလဲပေးသည့် အဓိကနည်းပညာတစ်ခုဖြစ်ပြီး LCD ဖန်သားပြင်များကို ၎င်းတို့၏ ကွက်ကွက်ကွင်းကွင်း အမြင်အာရုံကို ပေးစွမ်းစေသည်။ အထူးသဖြင့် ယနေ့ခေတ်တွင်၊ စိတ်ကြိုက် LCDs များအတွက် စျေးကွက်ဝယ်လိုအား တိုးလာသဖြင့် backlight module ၏ optical performance သည် မတူညီသော display effects များရရှိရန် အရေးကြီးသောအချက်ဖြစ်လာပါသည်။ ဤစွမ်းဆောင်ချက်သည် ၎င်းအတွင်း၌ တိကျစွာပေါင်းစပ်ထားသော optical film စီးရီးများပေါ်တွင် အဓိကသက်ရောက်သည်။ ၎င်းတို့သည် နောက်ခံအလင်း၏ "အာရုံကြောကွန်ရက်" ကဲ့သို့ လုပ်ဆောင်ကြပြီး၊ ဦးတည်ချက်၊ ထိရောက်မှုနှင့် အလင်း၏တူညီမှုကို စေ့စေ့စပ်စပ် ထိန်းချုပ်သည်။

အလင်းပြန်စာရွက်- အလင်းထိရောက်မှု၏အခြေခံအုတ်မြစ်

backlight module ၏အောက်ခြေတွင်၊ အလင်းပြန်စာရွက်သည် အသုံးပြုမှုတိုးတက်စေရန်အတွက် လေလွင့်အလင်းရောင်ကို အလင်းလမ်းညွှန်ပန်းကန်ထဲသို့ ပြန်ညွှန်းပေးသည့် "အလင်းထိရောက်မှု၏အခြေခံအုတ်မြစ်" အဖြစ် လုပ်ဆောင်သည်။ လျှောက်လွှာလိုအပ်ချက်ပေါ်မူတည်၍ အလင်းပြန်များကို အဓိကအားဖြင့် အောက်ပါအတိုင်း အမျိုးအစားခွဲခြားထားပါသည်။

အဖြူရောင်အလင်းပြန်အထူ 0.05~0.2mm မှ E20၊ RW စီးရီးများ၊ အလင်းပြန်မှု 80% ~ 90% ဝန်းကျင်ရှိပြီး အချို့သော အလင်းပို့လွှတ်နိုင်စွမ်းရှိသည်။ စံနောက်ခံအလင်းဒီဇိုင်းအများစုအတွက် သင့်လျော်သည်။

ငွေရောင်ပြန်ဟပ်ပုံမှန်အားဖြင့် တစ်ဖက်တွင် အဖြူရောင်ရှိပြီး အခြားတစ်ဖက်တွင် ငွေရောင်၊ အလွန်ပါးလွှာသော (0.04 ~ 0.065 မီလီမီတာ)၊ မြင့်မားသော ရောင်ပြန်ဟပ်မှုထိရောက်မှု (90% ~ 98%) နှင့် အလွန်ကောင်းမွန်သော အလင်းတားဆီးခြင်း ဂုဏ်သတ္တိများရှိသည်။ တောက်ပမှုမြင့်မားရန် လိုအပ်သော အခြေအနေများတွင် အသုံးပြုလေ့ရှိသည်။

Multilayer Film Reflector (ESR)-Multilayer film နည်းပညာကို အသုံးပြုထားပြီး 65 microns အတွင်း အလွှာတစ်ထောင်ကျော် ပေါင်းစပ်ထားသည်။ ၎င်းတွင် သတ္တုမပါဝင်သော်လည်း မှန်နှင့်တူသော သတ္တုသဏ္ဌာန်ရှိသည်။ စွမ်းဆောင်ရည်မြင့် ရောင်ပြန်စနစ်အနေဖြင့် ESR သည် မြင်နိုင်သောအလင်းတန်းတစ်ခုလုံးတစ်လျှောက် 98% ကျော် ရောင်ပြန်ဟပ်မှုကို ရရှိပြီး စွမ်းဆောင်ရည်မြင့် နောက်ခံအလင်းစနစ်များအတွက် စံပြဖြစ်စေပါသည်။

LCD မော်ဂျူးများကို စိတ်ကြိုက်ပြင်ဆင်သည့်အခါ၊ အလင်းပြန်စာရွက်ရွေးချယ်မှုသည် အလင်းပြန်ညီညွှတ်မှုနှင့် စွမ်းအင်ထိရောက်မှုကို တိုက်ရိုက်သက်ရောက်စေပြီး၊ optical ဒီဇိုင်း၏ပထမခြေလှမ်းကိုကိုယ်စားပြုသည်။

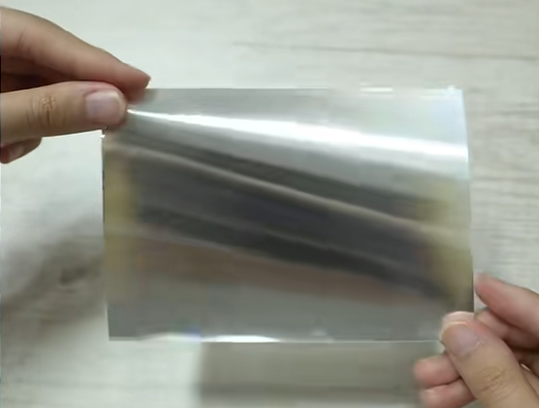

Light-Blocking Film/Aluminum Foil (ALF)- အလင်းနှင့် အနှောင့်အယှက်များကို ထိန်းချုပ်ခြင်း။

အလင်းပိတ်ရုပ်ရှင်များကို အဓိကအားဖြင့် နောက်ခံအလင်း၏ ဘေးနှစ်ဖက်မှ အလင်းယိုစိမ့်မှုမှ ကာကွယ်ရန်နှင့် လျှပ်စစ်သံလိုက်အကာအရံများကို ပေးစွမ်းနိုင်သည်။ အဖြစ်များသောအမျိုးအစားများပါဝင်သည်-

တောက်ပသော ငွေနဂါး-တောက်ပသော မျက်နှာပြင်၊ အထူ 0.05-0.1mm၊ ကောင်းမွန်သောအလင်းရောင် ပိတ်ဆို့ခြင်း ဂုဏ်သတ္တိများနှင့် လျှပ်ကူးမှု။ အနှောင့်အယှက် အကာအရံများ လိုအပ်သော စက်မှုပတ်ဝန်းကျင်အတွက် သင့်လျော်သည်။

Matte Silver Dragonအတော်အတန် မွဲခြောက်ခြောက်၊ ပါးလွှာသော (ပုံမှန်အားဖြင့် အလွှာတစ်ခုအတွက် 0.05 မီလီမီတာ)၊ အလင်းထုတ်လွှတ်မှုအချို့ကို ပိုင်ဆိုင်ပြီး လျှပ်ကူးနိုင်သည်။

အဖြူရောင်အစွန်းချွတ်အချို့သော အလင်းပို့လွှတ်နိုင်စွမ်း၊ အထူ 0.05-0.08mm၊ လျှပ်ကူးမှုမဟုတ်သော။ ယေဘူယျအားဖြင့် လူသုံးများသော အီလက်ထရွန်းနစ်ပစ္စည်းများတွင် အသုံးများသည်။

အဖြူအမည်း တစ်ဖက်သတ်ကော်တိပ်လျှပ်ကူးနိုင်စွမ်းမရှိခြင်းနှင့် ဘေးဘက်အလင်းယိုစိမ့်မှုမရှိခြင်းအတွက် တင်းကျပ်သောလိုအပ်ချက်များရှိသောအခါ နောက်ခံမီး၏ဘေးနှစ်ဖက်ကို အသုံးချနိုင်သည်။

ဤပစ္စည်းများသည် LCD ဖန်သားပြင်များ၏ bezel ဒီဇိုင်းတွင် "အလင်းအမှောင်အုပ်ထိန်းသူများ" ၏ အခန်းကဏ္ဍမှ ပါဝင်နေပြီး၊ ဖန်သားပြင်ဧရိယာအပြင်ဘက်သို့ အလင်းရောင် လွင့်စဉ်ဝင်ရောက်မှု မရှိစေရေး အာမခံပါသည်။

Diffuser Sheet- ယူနီဖောင်းအလင်းကင်းဗတ်တစ်ခု ဖန်တီးခြင်း။

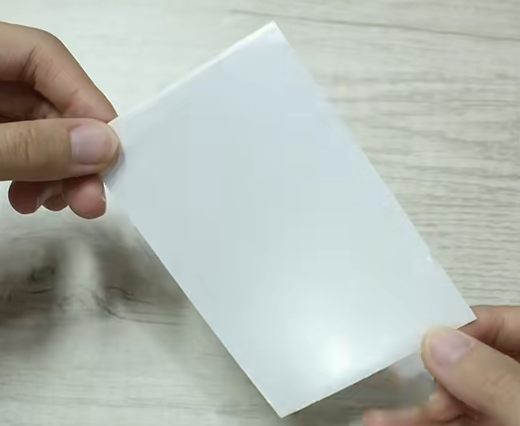

optical films များကြားတွင် "homogenizing master" အနေဖြင့်၊ diffuser sheet သည် အခိုးအငွေ့များမှတဆင့် အလင်းကိုဖြန့်ကျက်ကာ ပျော့ပျောင်းပြီး တူညီသောနောက်ခံအလင်းအထွက်ကိုဖန်တီးရန်အတွက် point light source ၏ခြေရာများကို ဖယ်ရှားပေးပါသည်။ နောက်ခံအလင်းအမျိုးအစားနှင့် အပလီကေးရှင်းပေါ်မူတည်၍ diffusers များကို အောက်ပါအတိုင်းခွဲခြားထားပါသည်။

အောက်ခြေ Backlight Diffuser-များသောအားဖြင့် တစ်ဖက်တွင် ကော်၊ မြင့်မားသော မြူမှုန်များ (~90%)၊ ထုတ်လွှင့်မှု 40% ခန့်သာရှိသည်။ အောက်ခြေမီးများအတွက် အထူသည် ပုံမှန်အားဖြင့် 0.18 ~ 0.3mm ကြားဖြစ်သည်။ ဘုံမော်ဒယ်များ- MB433P၊ MB533။

ဘေးဘက် Backlight Diffuserအသုံးများသောအထူမှာ 0.09mm ဖြစ်သည်။ ဘုံမော်ဒယ်များ- TPRA90 (0.09mm), AJ-75 (0.075mm)။ Transmittance 65%-80%, မြူမှုန် 75%-90%။

Color Screen Backlight Diffusers- ပုံမှန်အားဖြင့် နှစ်လွှာဒီဇိုင်းကို အသုံးပြုသည်-

အောက်ခြေ Diffuserအလင်းလမ်းညွှန်ပန်းကန်ပြားနှင့် တောက်ပမှုမြှင့်တင်သည့်ဖလင် (BEF) အကြားတွင် ထားရှိခြင်းဖြင့် အလင်းလမ်းညွှန်ပြားမှ ထုတ်လွှတ်သော အလင်းရောင်ကို တစ်သားတည်းဖြစ်စေသည်။ အသုံးများသော ပစ္စည်း- t=0.065mm၊ အတော်လေးမြင့်သော မြူမှုန် (~84%)၊ မြင့်မားသော transmittance (~98%)။

ထိပ်တန်း Diffuser-BEF ၏ အထက်တွင် ထားရှိကာ ကာကွယ်မှု အခန်းကဏ္ဍတွင် ပါဝင်ပြီး moiré ပုံစံများကို တားဆီးရန် ကူညီပေးသည်။ အသုံးများသောပစ္စည်း- t=0.05mm၊ အတော်လေးနည်းသော မြူမှုန် (~29%)၊ transmittance 90%။

သင့်လျော်သောရွေးချယ်မှုနှင့် diffuser စာရွက်များပေါင်းစပ်မှုသည် LCD module များတွင်တူညီသော၊ အစက်အပြောက်ကင်းသော display ကိုသေချာစေရန်အဓိကသော့ချက်ဖြစ်သည်။

Brightness Enhancement Film (BEF)- တောက်ပမှုကို မြှင့်တင်ရန်အတွက် Optical Engine

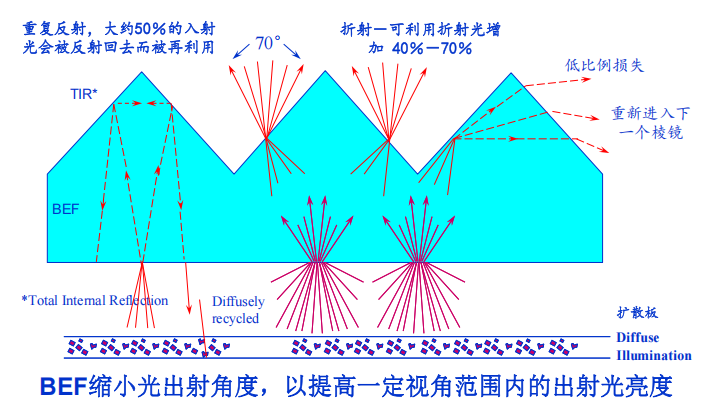

အရောင် TFT နှင့် အခြားသော LCD ဖန်သားပြင်များအတွက်၊ တောက်ပမှုသည် အရေးကြီးသော သတ်မှတ်ချက်တစ်ခုဖြစ်သည်။ optical films များကြားတွင် "brightness amplifier" အဖြစ်သရုပ်ဆောင်ခြင်းဖြင့် BEF သည် အထူးပရစ်ဇမ်ဖွဲ့စည်းပုံမှတဆင့် ပြန့်ကျဲနေသောအလင်းကို အာရုံစူးစိုက်ပြီး ဖလင်တစ်ခုစီသည် ခန့်မှန်းခြေအားဖြင့် 40% မှ 50% အထိတောက်ပမှုကိုပေးစွမ်းသည်။ ရုပ်ရှင်နှစ်ကားကို ပေါင်းစပ်အသုံးပြုခြင်းဖြင့် တောက်ပမှုကို တိုးပွားစေပါသည်။ ၎င်း၏နိယာမတွင် အလင်းလမ်းကြောင်းကို ထိန်းချုပ်ရန် မိုက်ခရိုပရစ်ဇခင်းကို အသုံးပြုကာ အလင်းအများစုသည် ဖန်သားပြင်နှင့် ထောင့်ညီညွှတ်အောင် ထွက်ပေါက်ဖြစ်စေကာ စွမ်းအင်သုံးစွဲမှုကို ပြောင်းလဲခြင်းမရှိဘဲ ရှေ့ဘက်တောက်ပမှုကို သိသိသာသာ တိုးစေသည်။ BEF သည် စက်မှုထိန်းချုပ်မှု၊ ဆေးဘက်ဆိုင်ရာ၊ မော်တော်ယာဥ်နှင့် အခြားအပလီကေးရှင်းများအတွက် စွမ်းဆောင်ရည်မြင့် စိတ်ကြိုက် LCDs များတွင် တွင်ကျယ်စွာအသုံးပြုသည့် အလယ်အလတ်မှအဆင့်မြင့်ရောင်စခရင်နောက်ခံမီးများတွင် မရှိမဖြစ်လိုအပ်သော အစိတ်အပိုင်းတစ်ခုဖြစ်လာပါသည်။
