အပူချိန်နိမ့်ပိုလီဆီလီကွန်နည်းပညာ- TFT Display Core နှင့် စက်မှုလုပ်ငန်းဆိုင်ရာအသုံးချမှုများသို့ နက်ရှိုင်းစွာ ထိုးဆင်းပါ။

Thin-Film Transistor နည်းပညာ၏ ခြုံငုံသုံးသပ်ချက်

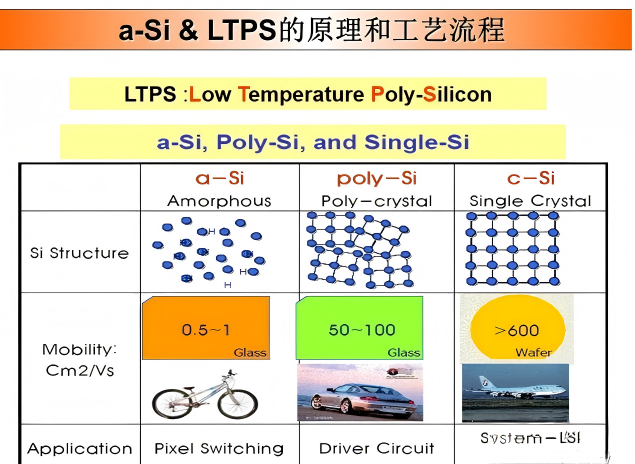

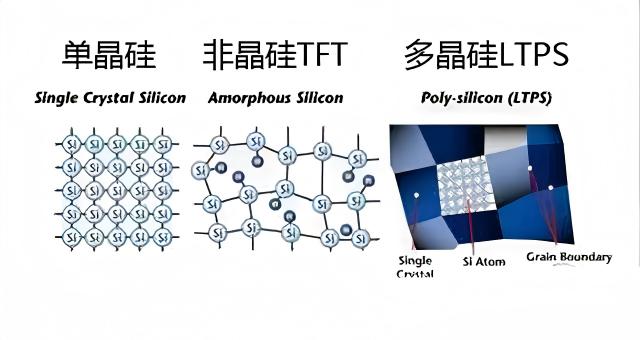

ခေတ်မီတက်ကြွသော-မက်ထရစ်မျက်နှာပြင်ကွက်များတွင်၊ ပါးလွှာသောဖလင်ထရန်စစ္စတာ (TFT) သည် အဓိကမောင်းနှင်မှုအစိတ်အပိုင်းအဖြစ် လုပ်ဆောင်သည်။ ချန်နယ်၏ တက်ကြွသောဒေသကို အဓိကအားဖြင့် ဆီလီကွန်ပစ္စည်းဖြင့် ပြုလုပ်ထားသည်။ လုပ်ငန်းစဉ်နှင့် စွမ်းဆောင်ရည် ကွာခြားချက်များအပေါ် အခြေခံ၍ TFTs များကို အဓိကအားဖြင့် အမျိုးအစားသုံးမျိုးခွဲခြားထားသည်- amorphous silicon (a-Si), low-temperature polysilicon (LTPS) နှင့် high-temperature polysilicon (HTPS)။

ယင်းတို့အထဲမှ၊ အပူချိန်နိမ့်ပိုလီဆီလီကွန် (LTPS) နည်းပညာသည် ၎င်း၏အလွန်ကောင်းမွန်သော အီလက်ထရွန်ရွေ့လျားနိုင်မှု၊ ပါဝါသုံးစွဲမှုနည်းပါးမှု၊ မြင့်မားသောကြည်လင်ပြတ်သားမှုနှင့် ရိုးရှင်းသောကုန်ထုတ်လုပ်မှုလုပ်ငန်းစဉ်တို့ကြောင့် 6 မျိုးဆက်နှင့် ထုတ်လုပ်မှုလိုင်းများအောက်တွင် ပင်မရွေးချယ်မှုဖြစ်လာသည်။

LTPS-TFT Structure Design ၏ အတွင်းကျကျ ပိုင်းခြားစိတ်ဖြာခြင်း။

ပုံ 1 တွင် ပြထားသည့်အတိုင်း၊ ပုံမှန် LDD (ပေါ့ပေါ့ပါးပါး စွန်းထင်းနေသော ရေစီးကြောင်း) အမျိုးအစား LTPS-TFT တည်ဆောက်ပုံတွင် အခြေခံအလွှာနှင့် ကြားခံအလွှာတစ်ခုတို့ ပါဝင်ပါသည်။ အလွှာကို အများအားဖြင့် အယ်လကာလီ-ကင်းစင်သော ဖန်သားပြင်မှန်ဖြင့် ပြုလုပ်ထားပြီး၊ ဆီလီကွန်ဒိုင်အောက်ဆိုက် (SiO₂) ကြားခံအလွှာ သို့မဟုတ် SiO₂/SiNx အလွှာနှစ်ထပ်ဖွဲ့စည်းပုံတွင် အပ်နှံထားသည်။

ဤကြားခံအလွှာ၏ အဓိကလုပ်ဆောင်ချက်မှာ ဖန်သားမှသတ္တုအိုင်းယွန်းများကို ပိုလီဆီလီကွန် တက်ကြွသောဒေသသို့ ပျံ့နှံ့မသွားစေရန်ဖြစ်ပြီး ချို့ယွင်းချက်ဖြစ်ပေါ်ခြင်းနှင့် ယိုစိမ့်သောလျှပ်စီးကြောင်းများကို တားဆီးပေးသည်။

SiO₂ အလွှာတစ်ခုတည်းနှင့် နှိုင်းယှဉ်ပါက SiNx (ဆီလီကွန်နိုက်ထရိတ်) သည် ပိုမိုမြင့်မားသော dielectric ကိန်းသေ (SiO₂ ~4၊ SiNx 6–8) ရှိပြီး ပိုမိုကောင်းမွန်သော ပြိုကွဲမှုကို ခံနိုင်ရည်ရှိခြင်း၊ အတားအဆီး စွမ်းဆောင်ရည်နှင့် ဓာတ်တိုးခြင်း ပြုပြင်နိုင်စွမ်းတို့ကို ပေးစွမ်းပါသည်။ PE-CVD မှ ပြင်ဆင်ထားသော ဆီလီကွန်နိုက်ထရိတ်သည် 10²² စင်တီမီတာ⁻³ နီးပါးရှိသော အောက်ဆီဂျင်ပါဝင်မှု မြင့်မားနိုင်ပြီး စက်တည်ငြိမ်မှုကို အာမခံသည်။

polycrystallization လုပ်ငန်းစဉ်အတွက်၊ amorphous silicon အလွှာကို polysilicon အလွှာအဖြစ်သို့ ပြောင်းလဲရပါမည်။ အသုံးများသောနည်းလမ်းများတွင် အစိုင်အခဲအဆင့် ပုံဆောင်ခဲပြုလုပ်ခြင်း၊ သတ္တုဖြင့် ဖြစ်ပေါ်လာသော ဘေးဘက်ခြမ်း ပုံဆောင်ခဲများ (ဥပမာ၊ နီကယ်ဖြင့် ပြုလုပ်ထားသော) နှင့် လေဆာပုံဆောင်ခဲများ ပါဝင်သည်။

 ယင်းတို့အထဲတွင် လေဆာပုံဆောင်ခဲသည် အပူချိန်မြင့်မားသော အရည်ပျော်မှုမှတစ်ဆင့် ပုံဆောင်ခဲအဖြစ်သို့ရောက်ရှိကာ ထိရောက်မှုမြင့်မားပြီး တူညီသောအစေ့များကို ပေးဆောင်သည်။ သို့သော်၊ SiO₂/SiNx ကြားခံအလွှာနှစ်ထပ်ဖွဲ့စည်းပုံကိုအသုံးပြုပါက လေဆာပုံဆောင်ခဲပြုလုပ်ချိန်တွင် ဟိုက်ဒရိုဂျင်ပေါက်ကွဲမှုဖြစ်စဉ် ဖြစ်ပေါ်နိုင်ပြီး အပြစ်အနာအဆာများ ဖြစ်ပေါ်လာနိုင်သည်ကို သတိပြုသင့်သည်။

ဖြေရှင်းချက်များတွင် လေဆာပုံဆောင်ခဲမပြုလုပ်မီတွင် ဟိုက်ဒရိုဂျင်ဓာတ်ကို ချေမှုန်းခြင်းပြုလုပ်ခြင်း သို့မဟုတ် ဟိုက်ဒရိုဂျင်ပါဝင်မှု အလွန်နည်းသော အလွှာတစ်ခုတည်းဖြစ်သော SiO₂ ဖွဲ့စည်းပုံကို အသုံးပြုခြင်း ပါဝင်သည်။

LDD နည်းပညာသည် တံခါးအတွင်းရှိ အရင်းအမြစ်/ရေဆင်းဧရိယာများတွင် ဆေးထိုးနည်းအိုင်းယွန်းထည့်သွင်းခြင်းပါဝင်ပြီး ဆက်တိုက်ခံနိုင်ရည်ရှိသော ပြင်းအားကြားခံဇုန်တစ်ခုအဖြစ် doping အာရုံစူးစိုက်မှုကို တိကျစွာထိန်းချုပ်ထားသည်။ ၎င်းသည် ဒေသတွင်းလျှပ်စစ်စက်ကွင်း gradient ကို ထိထိရောက်ရောက် လျှော့ချပေးကာ ယိုစိမ့်နေသော လျှပ်စီးကြောင်းကို တားဆီးကာ hot carrier effect ကို ရှောင်ရှားသည်။

စက်မှုအသုံးချမှုများနှင့် ပရော်ဖက်ရှင်နယ်ပြသမှုဖြေရှင်းချက်

မျက်နှာပြင်နည်းပညာသည် ပိုမိုကြည်လင်ပြတ်သားမှု၊ ပါဝါသုံးစွဲမှုနည်းခြင်းနှင့် ပိုမိုပါးလွှာသည့်ပုံစံအချက်များဆီသို့ ပြောင်းလဲလာသည်နှင့်အမျှ LTPS-TFT သည် အလယ်အလတ်မှအဆင့်မြင့် display panels များအတွက် အရေးကြီးသောနည်းပညာလမ်းကြောင်းတစ်ခုဖြစ်လာသည်။ လက်တွေ့ထုတ်ကုန်အကောင်အထည်ဖော်မှုတွင်၊ display modules များ၏အလုံးစုံဒီဇိုင်းနှင့်ထုတ်လုပ်မှုစွမ်းရည်သည်အညီအမျှအရေးကြီးသည်။

ဤနယ်ပယ်တွင်၊ CNK (CNAOKE အီလက်ထရွန်းနစ်အတွက် အတိုကောက်) သည် "အထူးပြု၊ သန့်စင်ပြီး ထူးခြားသော၊ နှင့် ဆန်းသစ်တီထွင်မှု" လုပ်ငန်းတစ်ခုအဖြစ် အသိအမှတ်ပြုထားသော ထုတ်ကုန်များနှင့် HMI (လူသား-စက်မျက်နှာပြင်) တီထွင်ထုတ်လုပ်ခြင်းနှင့် ရောင်းချခြင်းများတွင် ပါဝင်လုပ်ဆောင်နေသော အထူးပြုနည်းပညာလုပ်ငန်းတစ်ခုဖြစ်သည်။

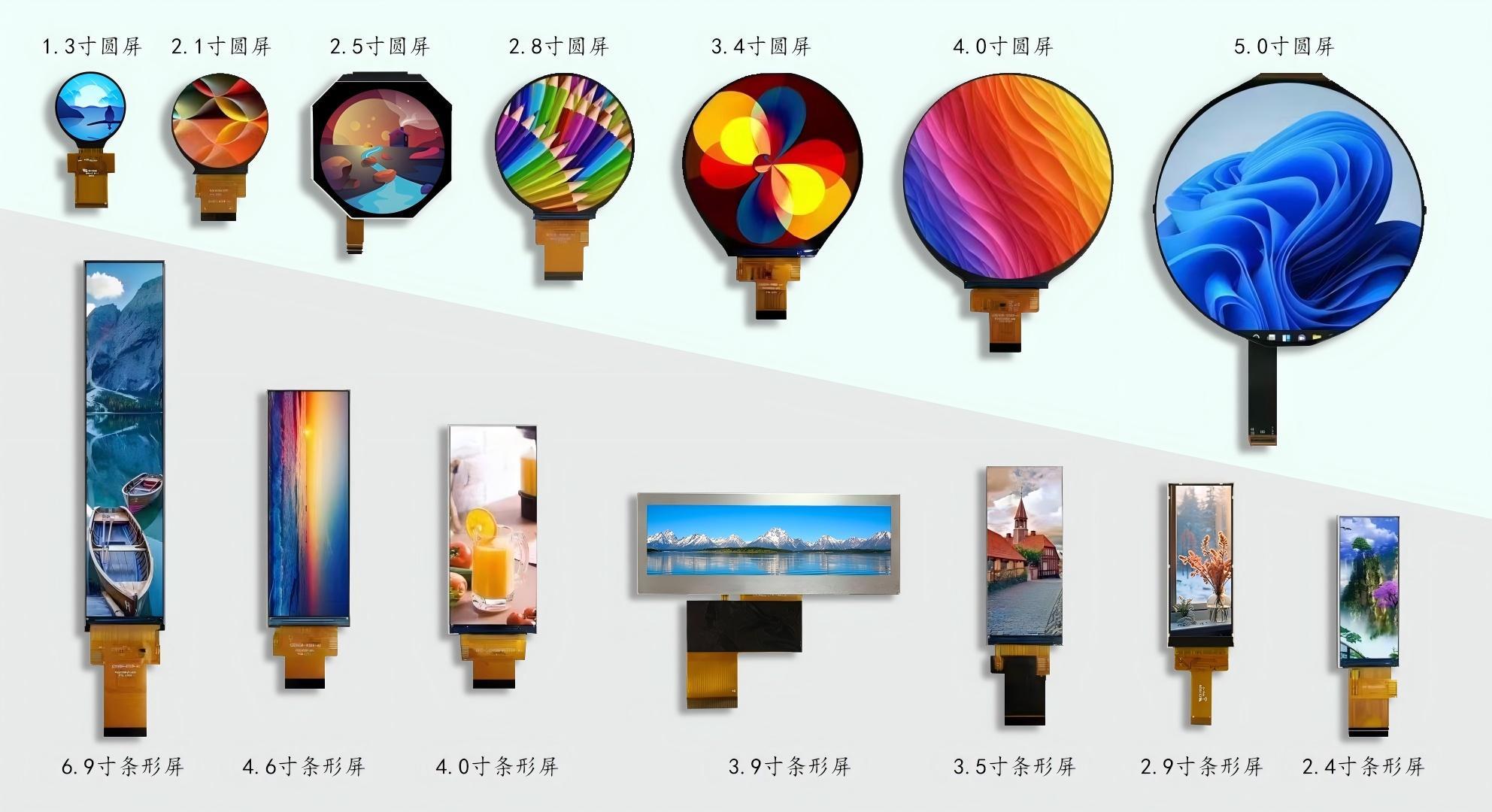

၎င်း၏အဓိကထုတ်ကုန်များတွင် monochrome LCDs နှင့် monochrome modules၊ 0.96- မှ 15.6-inch TFT display modules၊ OLED modules နှင့် HMI အပြန်အလှန်တုံ့ပြန်မှု module များပါဝင်သည်၊၊ စက်မှုထိန်းချုပ်မှု၊ smart home၊ ဆေးဘက်ဆိုင်ရာပစ္စည်းများ၊ မော်တော်ယာဥ်ပြသမှုများနှင့် အခြားနယ်ပယ်များစွာတွင် တွင်ကျယ်စွာအသုံးပြုပါသည်။

LCD ဖန်သားပြင်များကို အသုံးပြု၍ အခြေခံ display လိုအပ်ချက်များ သို့မဟုတ် LCD display ထုတ်လုပ်သူများ လိုအပ်သော စွမ်းဆောင်ရည်မြင့် ဖြေရှင်းချက်များအတွက်ဖြစ်စေ CNK သည် စိတ်ကြိုက်ပြင်ဆင်ပြီး ကုန်ကျစရိတ်သက်သာသော ဖြေရှင်းနည်းများကို ပေးပါသည်။ အဆင့်မြင့်ထုတ်လုပ်မှုလိုင်းများနှင့် တင်းကျပ်သော အရည်အသွေးထိန်းချုပ်မှုစနစ်ကို အသုံးချခြင်းဖြင့် CNK သည် ၎င်း၏ဖောက်သည်များထံ တည်ငြိမ်ပြီး core display အစိတ်အပိုင်းများကို ဆက်လက်ပေးပို့ပါသည်။

နိဂုံး

core LTPS TFT နည်းပညာမှ ပြီးပြည့်စုံသော display modules များ ပေါင်းစပ်ခြင်းနှင့် ပိုမိုကောင်းမွန်အောင်ပြုလုပ်ခြင်းအထိ၊ display လုပ်ငန်းတွင် တိုးတက်မှုတိုင်းသည် ပေါင်းစပ်ပစ္စည်းများ၊ လုပ်ငန်းစဉ်များနှင့် ဒီဇိုင်းစွမ်းရည်များပေါ်တွင် မူတည်ပါသည်။ CNK သည် ဖန်သားပြင်နှင့် လူ-စက်အပြန်အလှန်ဆက်ဆံမှုနယ်ပယ်တွင် ၎င်း၏တည်ရှိမှုကို နက်ရှိုင်းစွာ ဆက်လက်လုပ်ဆောင်သွားမည်ဖြစ်ပြီး၊ ထုတ်ကုန်ပစ္စည်းများ ပိုမိုရှင်းလင်းပြီး စမတ်ကျသော မျက်နှာပြင်ပြသမှုအတွေ့အကြုံများရရှိစေရန် ကူညီပေးပါမည်။
