Bezel: Foundational ဖွဲ့စည်းတည်ဆောက်ပုံဆိုင်ရာအစိတ်အပိုင်းကို LCD module များတွင်ခွဲခြမ်းစိတ်ဖြာခြင်း

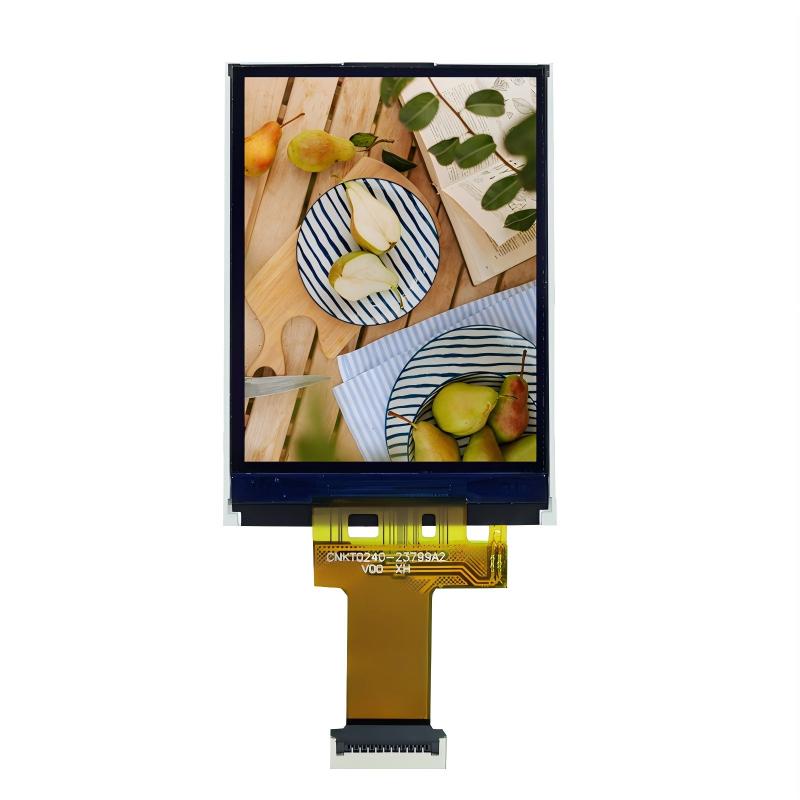

  LCD module တစ်ခု (LCM) သည်တစ် ဦး display function ကို encapalone module တစ်ခုသို့ encapsulated သောပေါင်းစပ်ထားသောထုတ်ကုန်တစ်ခုဖြစ်သည်။ ပုံမှန်အားဖြင့် LCD မျက်နှာပြင်, PCB Driver Circuitry, Backlight Unition, Connector နှင့်လိုအပ်သောဖွဲ့စည်းတည်ဆောက်ပုံဆိုင်ရာအစိတ်အပိုင်းများပါဝင်သည်။ LCD display ထုတ်လုပ်သူများအနေဖြင့်ကျွန်ုပ်တို့သည်စံသတ်မှတ်ချက်အမျိုးမျိုးနှင့်စိတ်ကြိုက် LCD ဖန်သားပြင်များကိုဒီဇိုင်းဆွဲ။ ထုတ်လုပ်သည့်အခါအစိတ်အပိုင်းတစ်ခုစီကို၎င်း၏သတ်သတ်မှတ်မှတ်လုပ်ဆောင်ချက်အပေါ် အခြေခံ. ရွေးချယ်ထားပြီးအကောင်းဆုံးဖြစ်သည်။ Bezel (သတ္တုဘောင်သို့မဟုတ် bezel ဟုလည်းရည်ညွှန်းသည်) သည်အဓိကဖွဲ့စည်းတည်ဆောက်ပုံဆိုင်ရာအခန်းကဏ် perfice ်ဌာန်းထားသည့်ထိုကဲ့သို့သောအခြေခံဆက်စပ်ပစ္စည်းတစ်ခုဖြစ်သည်။

I. LCM တွင် BABEL ၏အဓိကလုပ်ဆောင်ချက်များ

LCD module တစ်ခုအတွင်း၌ Bezel သည်အဓိကအားဖြင့်အခြေခံအစစ်အမှန်ဖြစ်ရပ်မှန်များကိုအဓိကလုပ်ဆောင်သည်။

စက်မှုထောက်ခံမှုနှင့် fixation

LCD Glass, PCB နှင့်နောက်ခံအလင်းယူနစ်ကဲ့သို့သော LCM ၏အတော်အတန်ပျက်စီးလွယ်သောအတွင်းပိုင်းအစိတ်အပိုင်းများအတွက် Bezel သည်တင်းကျပ်သောအပြင်ဘက်အစိတ်အပိုင်းများအတွက်တင်းကျပ်သောအပြင်ဘက်အစိတ်အပိုင်းများကိုပေးသည်။ ၎င်း၏သတ္တုပစ္စည်းမှကမ်းလှမ်းထားသောတင်းကျပ်မှုသည်သယ်ယူပို့ဆောင်ရေး, စုဝေးခြင်းသို့မဟုတ်အသုံးပြုမှုအတွင်းစိတ်ဖိစီးမှုများအတွင်းစိတ်ဖိစီးမှုများကြောင့်စိတ်ဖိစီးမှုများကြောင့်စိတ်ဖိစီးမှုများကြောင့်ဖြစ်ပေါ်လာခြင်းသို့မဟုတ်ပျက်စီးခြင်းမှဖြစ်ပေါ်လာခြင်းကိုကာကွယ်ပေးသည်။ စိတ်ကြိုက် LCD မျက်နှာပြင်တစ်ခုအတွက် bezel ၏ရှုထောင့်များ၏ရှုထောင့်များနှင့်ပုံသဏ် form ာန်ကိုလုံးလုံးဒီဇိုင်းနှင့်အတိအကျကိုက်ညီရမည်။

အပြည်ပြည်ဆိုင်ရာနှင့်လျှပ်စစ်သံလိုက်လေးစားမှုဖွင့်ခြင်း

application တစ်ခုတွင် LCD Modules သည်လျှပ်စစ်ဓာတ်အားပေးသည့် 0 င်ရောက်စွက်ဖက်မှုကိုကင်းလွတ်ခွင့်ရှိသည်။ Bezel ကိုစနစ်၏မြေပြင်လိုင်းသို့စနစ်တကျချိတ်ဆက်ခြင်းအားဖြင့်ထိရောက်သောဒိုင်းလွှားအလွှာကိုဖွဲ့စည်းသည်။ ၎င်းသည်ပြည်တွင်းရေးယာဉ်မောင်း circuitry အပေါ်ပြင်ပမှပြင်ပ 0 င်ရောက်စွက်ဖက်မှု၏အကျိုးသက်ရောက်မှုကိုလျှော့ချပြီး Module ၏ကိုယ်ပိုင်အချက်အချာကျသောသဟဇာတဖြစ်သော ilectromagnetic compatibility (EMC) ၏စွမ်းဆောင်ရည်ကိုတိုးမြှင့်ပေးသည်။

လျှပ်စစ်ဆက်သွယ်မှု၏ယုံကြည်စိတ်ချရအောင်သေချာ

Designs Designs သည် LCD connect (zebra strips) ကို driver panel ကို driver pcb, bezel နှင့်ချိတ်ဆက်ရန် LCD panel ကို connect လုပ်ခြင်း, ၎င်းသည်ယုံကြည်စိတ်ချရသောလျှပ်စစ်ဓာတ်အား conduction နှင့်အပိုင်းနှစ်ပိုင်းအကြားတည်ငြိမ်သောဆက်သွယ်ရန်တည်ငြိမ်မှုကိုသေချာစေရန်အဓိကသော့ချက်ဖြစ်သည်။

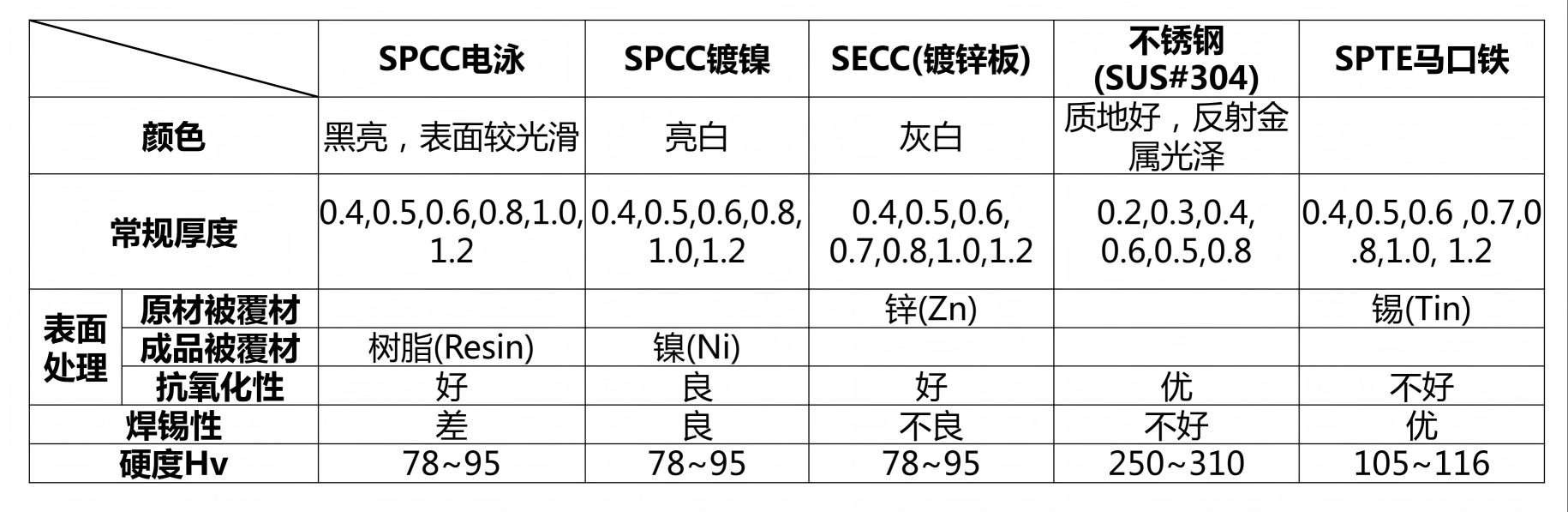

2 ။ Bezel ပစ္စည်းရွေးချယ်ရေး - Balancing အင်ဂျင်နီယာအလေ့အကျင့်

Bezel ၏စွမ်းဆောင်ရည်, ကုန်ကျစရိတ်နှင့်သင့်လျော်မှုသည်၎င်း၏အခြေခံပစ္စည်းနှင့်မျက်နှာပြင်အပြီးသတ်ရေးအပေါ်မူတည်သည်။ ထုတ်လုပ်မှုအတွေ့အကြုံများအပေါ် အခြေခံ. LCD module များနှင့်လျှောက်လွှာဝန်းကျင်များသည်ပုံမှန်အားဖြင့်အောက်ပါပစ္စည်းရွေးချယ်မှုဆိုင်ရာယုတ္တိဗေဒနှင့်ကိုက်ညီသည်။

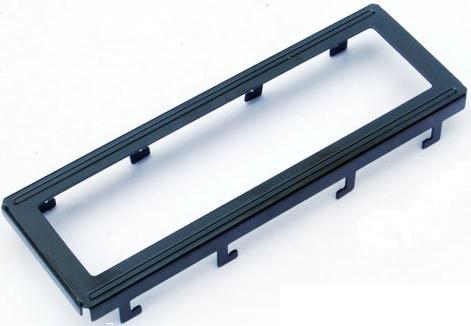

SPCC (အအေးခံသံမဏိ, အနက်ရောင် Electrophoresis finish နှင့်အတူ)

အများဆုံးသမားရိုးကျနှင့်ကုန်ကျစရိတ်ထိရောက်သော option ကို။ ကျယ်ပြန့်သောကုန်ကျစရိတ် - အထိခိုက်မခံ mono lcms နှင့်အချို့သောသေးငယ်တဲ့အရွယ်အစား TFT Modules အတွက်အသုံးပြုခဲ့သည်။ Black Electrophoresis fact သည်အခြေခံအကျော်ကြားသောသံချေးနှင့်ယူနီဖောင်းများကိုအနက်ရောင်အသွင်အပြင်ကိုထောက်ပံ့သည်။

SPCC (နီကယ် plating finish ကိုနှင့်အတူ)

Bezel ၏အချို့သောအစိတ်အပိုင်းများ (ဥပမာ pins) ကဲ့သို့သောအချို့သောအစိတ်အပိုင်းများကိုအဓိက PCB သို့တိုက်ရိုက်ဂဟေဆော်ရန်လိုအပ်သည်။ Nickel-Plated အလွှာသည်ပိုမိုကောင်းမွန်သောဂိုင်လှိုင်နှင့်ဓာတ်တိုးခြင်းခံနိုင်ရည်ရှိသည်။

SECC (Galvanized သံမဏိစာရွက်)

အများအားဖြင့်ပိုကြီးတဲ့အရွယ်အစား TFT display module တွေမှာအသုံးပြုတယ်။ မျက်နှာပြင် zinc layer သည်၎င်းကိုအလွန်ကောင်းမွန်သော corrosion antiosion property များပေးပြီး၎င်းသည်ရေရှည်ပတ် 0 န်းကျင်ဆိုင်ရာယုံကြည်စိတ်ချရမှုလိုအပ်သည့်ထုတ်ကုန်များအတွက်သင့်လျော်သည်။

chp (tinplate)

ဒီဇိုင်းသည် soldering လိုအပ်သည့်ပိုက်လိုင်းအမြောက်အများရှိပြီးမည်သည့်နေရာတွင်သာရှိသည့်ပိုက်လိုင်းနှင့်ထိရောက်မှုသည်အလွန်အရေးကြီးသည်။ ၎င်းသည်အကောင်းဆုံးဂဟေရာဓာတ်စည်းကြပ်မှုကိုပေးသည်။ သို့သော်အောက်ခြေပစ္စည်းသည်ပျမ်းမျှအားဖြင့်သံချေးဆွဲဆောင်မှုရှိသည်။

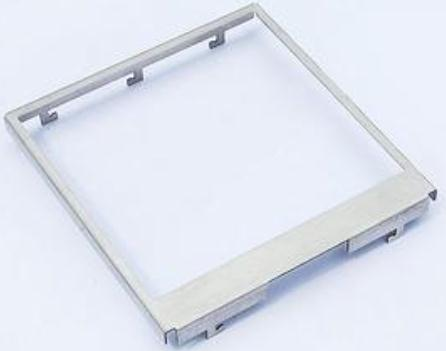

သံမဏိ (ဥပမာ, Suss304)

ဆေးဘက်ဆိုင်ရာ, အပြင်ဘက်သို့မဟုတ်အဆင့်မြင့်စက်မှုပစ္စည်းကိရိယာများကဲ့သို့သောအထူးလိုအပ်ချက်များနှင့်အတူလယ်ကွင်းများတွင်လျှောက်ထားခဲ့သည်။ ဤအခြေအနေများမှာထူးခြားသောချေးငွေ, ခွန်အားနှင့်သန့်ရှင်းမှုစံနှုန်းများနှင့်အတူဤအခြေအနေများအတွက်တောင်းဆိုမှုများရှိသော်လည်းကုန်ကျစရိတ်သည်သိသိသာသာမြင့်မားသည်။

iii ။ လက်တွေ့ကျသောဒီဇိုင်းအသေးစိတ်အချက်အလက်များ

Bezel ဒီဇိုင်းသည်လက်တွေ့ကျကျအင်ဂျင်နီယာထည့်သွင်းစဉ်းစားချက်များကိုဖော်ပြထားသည်။ ပုံမှန်အသေးစိတ်အချက်အလက်တစ်ခုမှာ Bezel ၏အတွင်းပိုင်းလိုင်ရှုထောင့်များသည်ပုံမှန်အားဖြင့် 0.1-0.2 မီလီမီတာထက်ပိုကြီးသည်။ ဤကွာဟမှုသည်ကြီးကြပ်မှုမရှိပါ။ ၎င်းသည်အပူချိန်အပြောင်းအလဲများအတွင်းသတ္တုနှင့်ဖန်ခွက်အမျိုးမျိုးသောအပူတိုးချဲ့မှုကွဲပြားမှုကြောင့်သတ္တုနှင့်ဖန်ခွက်အမျိုးမျိုးကြောင့်ကွဲပြားခြားနားသောအပူတိုးချဲ့မှုနှင့်စုစည်းခြင်းကိုတားဆီးရန်ရည်ရွယ်ထားသည်။

Pretherized LCD မျက်နှာပြင်တိုင်းနောက်ကွယ်တွင် application လိုအပ်ချက်များ, ထုတ်လုပ်မှုဖြစ်နိုင်ခြေ,

ကောက်ချက်

LCD display ထုတ်လုပ်သူများသည် CNK Electronics ကဲ့သို့သောအတွက်ယုံကြည်စိတ်ချရသော LCD module တစ်ခုထုတ်လုပ်ခြင်းသည် BABEL ကဲ့သို့သောအခြေခံကျသောအစိတ်အပိုင်းတိုင်းကိုစေ့စေ့စပ်စပ်နားလည်ခြင်းနှင့်တိကျသောထိန်းချုပ်မှုရှိခြင်းကိုဆိုလိုသည်။ Bezel ၏တန်ဖိုးသည်အဆင့်မြင့်နည်းပညာဆိုင်ရာသဘောတရားများကိုမရောက်ရှိနိုင်သော်လည်း၎င်း၏လုပ်ငန်းအကောင်အထည်ဖော်မှု၏ယုံကြည်စိတ်ချရမှုနှင့်တည်ငြိမ်မှုတို့တွင်ဖြစ်သည်။ ၎င်းသည်အခြေခံထုတ်ကုန်တစ်ခုသို့မဟုတ်နက်နက်ရှိုင်းရှိုင်းစိတ်ကြိုက် LCD ကိုအထူးပြုလုပ်ထားသော LCD မျက်နှာပြင်တိုင်းကိုကျွန်ုပ်တို့အပ်ထားသည့်အခြေခံရှုထောင့်တိုင်းကိုခိုင်မာအောင်ပြုလုပ်နိုင်သည်။
