တိကျသောလင့်ခ်- LCM Display Modules ရှိ လျှပ်ကူးနိုင်သောရော်ဘာချိတ်ဆက်ကိရိယာများ၏နည်းပညာကိုပုံဖော်ခြင်း။

ယနေ့ခေတ်စမတ်ကျပြီး အပြန်အလှန်ချိတ်ဆက်နေသောကမ္ဘာတွင်၊ ပြတ်သားပြီး ယုံကြည်စိတ်ချရသော display interface များသည် လူ-စက် အပြန်အလှန်ဆက်သွယ်မှု၏ အခြေခံအုတ်မြစ်ဖြစ်သည်။ ဤအတွေ့အကြုံ၏ အဓိက ဝန်ဆောင်မှုပေးသူမှာ Liquid Crystal Display Module (LCM) ဖြစ်သည်။ lcd display ထုတ်လုပ်သူများမှ ပေးအပ်သော အဓိကထုတ်ကုန်ဖြစ်သောကြောင့် LCM သည် အရည်ပုံဆောင်ခဲမျက်နှာပြင်ပြသကိရိယာ၊ ယာဉ်မောင်း IC၊ PCB၊ နောက်ခံအလင်းနှင့် ဖွဲ့စည်းတည်ဆောက်ပုံဆိုင်ရာ အစိတ်အပိုင်းများကို ပေါင်းစပ်ယူနစ်တစ်ခုအဖြစ် ပေါင်းစပ်ကာ circuit အချက်ပြမှုများကို ရုပ်ပုံများအဖြစ်သို့ ပြောင်းလဲခြင်း၏ ပြီးပြည့်စုံသောလုပ်ဆောင်ချက်ကို ရရှိစေသည်။ စံထုတ်ကုန်များအတွက် သို့မဟုတ် လေးလေးနက်နက် စိတ်ကြိုက်ပြင်ဆင်ထားသော LCD ဖန်သားပြင်များပဲဖြစ်ဖြစ်၊ ၎င်းတို့၏ တည်ငြိမ်မှုသည် LCM အတွင်း ချိတ်ဆက်မှုအမှတ်တိုင်း၏ ယုံကြည်စိတ်ချရမှုဖြင့် စတင်သည်။ ယင်းတို့ထဲတွင်၊ ထင်ရသောရိုးရှင်းသော်လည်း အရေးပါသောအစိတ်အပိုင်း—လျှပ်ကူးရော်ဘာချိတ်ဆက်ကိရိယာ (မကြာခဏ မြင်းကျားအကွက်ဟု ခေါ်သည်)—သည် LCD ဖန်သားပြင်နှင့် ဆားကစ်ဘုတ်ကြားတွင် အတားအဆီးမရှိ အချက်ပြထုတ်လွှင့်မှုကို သေချာစေရန် "မမြင်နိုင်သောတံတား" အဖြစ် ဆောင်ရွက်သည်။

လျှပ်ကူးနိုင်သောရော်ဘာချိတ်ဆက်မှုများ- LCMs အတွင်း "အချက်ပြတံတား"

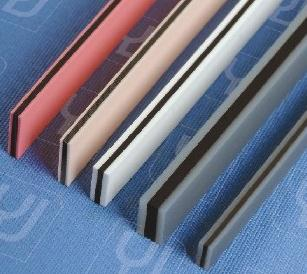

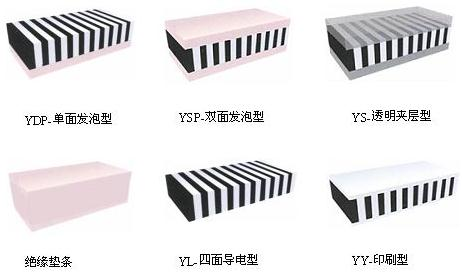

လျှပ်ကူးပစ္စည်းနှင့် လျှပ်ကာအလွှာများ အလှည့်အပြောင်းဖြင့် ဖွဲ့စည်းထားသော လျှပ်ကူးရော်ဘာချိတ်ဆက်ပစ္စည်းများသည် ပျော့ပြောင်းသော ဖိသိပ်မှုမှတစ်ဆင့် LCD ဖန်သားပြင်နှင့် PCB အကြား တည်ငြိမ်သော လျှပ်စစ်ချိတ်ဆက်မှုကို ပေးစွမ်းသည်။ ၎င်းတို့၏ စွမ်းဆောင်ရည်သည် ပြသသည့် အချက်ပြမှု၏ ခိုင်မာမှုနှင့် ရှင်းလင်းမှုကို တိုက်ရိုက် ဆုံးဖြတ်သည်။

ပစ္စည်းရွေးချယ်ခြင်း- အခဲတုံးဆီလီကွန်နှင့် Foam ဆီလီကွန်ကို ဟန်ချက်ညီအောင်ပြုလုပ်ခြင်း အနုပညာ

Solid Silicone ပစ္စည်း-အလယ်အလတ် မာကျောမှု (35°~45°) နှင့် ကုန်ကျစရိတ်သက်သာသည်။ သို့သော်၊ ၎င်းသည် အမှုန်အမွှားများကို ဆွဲဆောင်နိုင်သည့် အငြိမ်လျှပ်စစ်ဖြစ်နိုင်ချေရှိပြီး ပရိဝုဏ်၏သန့်ရှင်းမှုကို အထူးဂရုပြုရန်လိုအပ်ပါသည်။

Foam Silicone ပစ္စည်း-အမြှုပ်ထွက်သော ဆီလီကွန်ဖြင့် ပြုလုပ်ထားသောကြောင့် ၎င်းသည် ပိုမိုပျော့ပျောင်းသော texture (မာကျောမှု 20°~30°) ရှိပြီး ပုံပျက်ခြင်းကို ပိုမိုကောင်းမွန်စွာ ခံနိုင်ရည်ရှိပြီး ညစ်ညမ်းမှုဖြစ်နိုင်ခြေနည်းသည်။ သန့်ရှင်းမှုမြင့်မားသော လိုအပ်ချက်များဖြင့် တိကျသော lcd module application များအတွက် ပိုမိုသင့်လျော်ပါသည်။

တိကျသောဒီဇိုင်း ကန့်သတ်ချက်များ- ယုံကြည်စိတ်ချရသောချိတ်ဆက်မှုများကို သေချာစေခြင်း။

1.Conductive Layer Pitch-အသုံးများသော သံပေါက်များမှာ 0.05mm၊ 0.1mm နှင့် 0.18mm တို့ဖြစ်သည်။ ဒီဇိုင်းသည် PCB pad တစ်ခုစီသည် အနည်းဆုံး conductive ကာဗွန်အလွှာ 3 ခုနှင့် ဆက်သွယ်ထားကြောင်း သေချာစေရမည် (4-5 အလွှာကို 0.05mm pitch အတွက် အကြံပြုထားသည်)။ ၎င်းသည် စိတ်ကြိုက် LCD ဖန်သားပြင်များ ဒီဇိုင်းတွင် CNK မှ တင်းကြပ်စွာ ထိန်းချုပ်ထားသော အသေးစိတ်အချက်ဖြစ်သည်။

2.Conductive Layer အကျယ်-0.4mm မှ 1.0mm အထိ၊ အကျယ်သည် connector ၏ မာကျောမှုနှင့် ဆက်စပ်နေပြီး အလုံးစုံ compression ratio ဒီဇိုင်းအပေါ် သက်ရောက်မှုရှိသည်။ CNK အင်ဂျင်နီယာများသည် မော်ဂျူးဖွဲ့စည်းပုံအပေါ် အခြေခံ၍ ပစ်မှတ်ထားသော ရွေးချယ်မှုများကို ပြုလုပ်သည် (0.6mm width သည် connectors ≤2.0mm၊ ≥2.0mm အတွက် 0.8mm)။

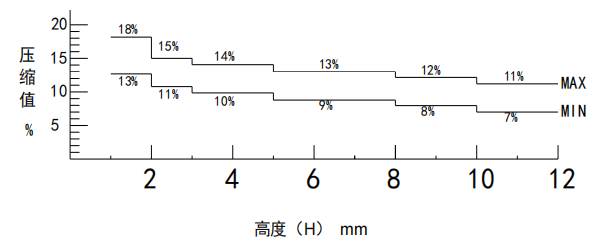

3.Compression Ratio ထိန်းချုပ်မှု-စံပြ compression အချိုးကို 10% နှင့် 15% ကြား ထိန်းချုပ်ထားသည်။ 10% အောက်အချိုးသည် မတည်ငြိမ်သောအဆက်အသွယ် impedance ကိုဖြစ်ပေါ်စေနိုင်ပြီး 15% အထက်သည် connector သို့မဟုတ် PCB ၏ပုံပျက်ခြင်းကိုဖြစ်စေနိုင်သည်။ CNK သည် တပ်ဆင်မှုအမြင့် (h) ကို တိကျစွာ တွက်ချက်ခြင်းဖြင့် မှန်ကန်သော ဖိသိပ်မှုပမာဏကို သေချာစေပြီး၊ ရေရှည်ယုံကြည်မှုကို အာမခံပါသည်။

အခြေခံ monochrome display များမှ ရှုပ်ထွေးသော HMI အင်တာဖေ့စ်များအထိ၊ LCD module တစ်ခုစီ၏ ယုံကြည်စိတ်ချရမှုသည် conductive rubber connectors ကဲ့သို့သော အဓိကအစိတ်အပိုင်းများ၏ နက်နဲသောနားလည်မှုနှင့် တိကျသောထိန်းချုပ်မှုအပေါ် မူတည်ပါသည်။ အတွေ့အကြုံရှိသော lcd display ထုတ်လုပ်သူအနေဖြင့် CNK Electronics သည် signal transmission တွင် low impedance နှင့် high stability ကိုသေချာစေရန်အတွက် material properties နှင့် parameter design များကိုထည့်သွင်းစဉ်းစားရုံသာမက ပြီးပြည့်စုံသော စိတ်ကြိုက် LCD solutions များတွင်လည်း ဤအသေးစိတ်အချက်အလက်များ၏ကျွမ်းကျင်မှုကို တိုးချဲ့ပါသည်။ ကျွန်ုပ်တို့သည် ပိုမိုထူးခြားသောပြသမှုအနာဂတ်ဆီသို့ ကျွန်ုပ်တို့စုပေါင်းလုပ်ဆောင်ခြင်းဖြင့် အရည်အသွေးယုံကြည်စိတ်ချရမှု၊ CNK နှင့် ကျွန်ုပ်တို့၏ဖောက်သည်များကို ပံ့ပိုးကူညီပေးသည့် နည်းပညာဆန်းသစ်တီထွင်မှုနှင့်အတူ မမြင်နိုင်သော "တိကျသောလင့်ခ်များ" ဖြစ်သည်ဟု ကျွန်ုပ်တို့ယုံကြည်ပါသည်။
